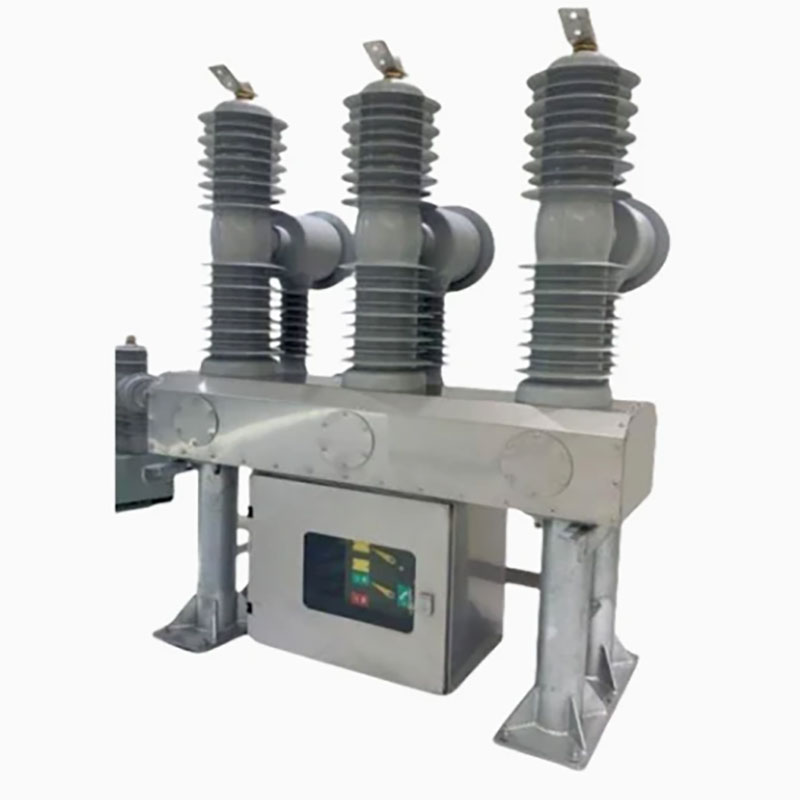

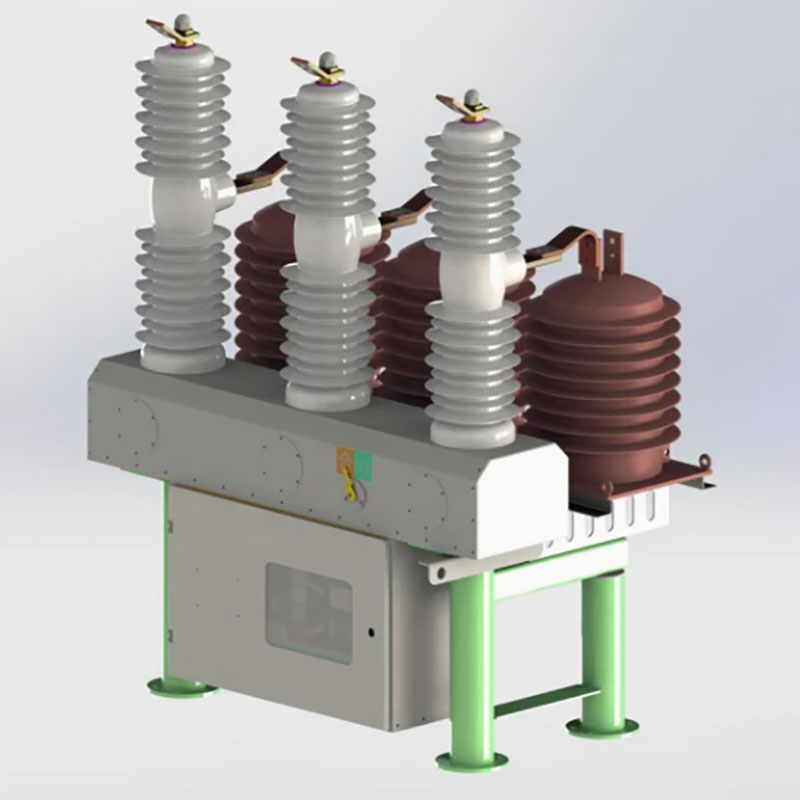

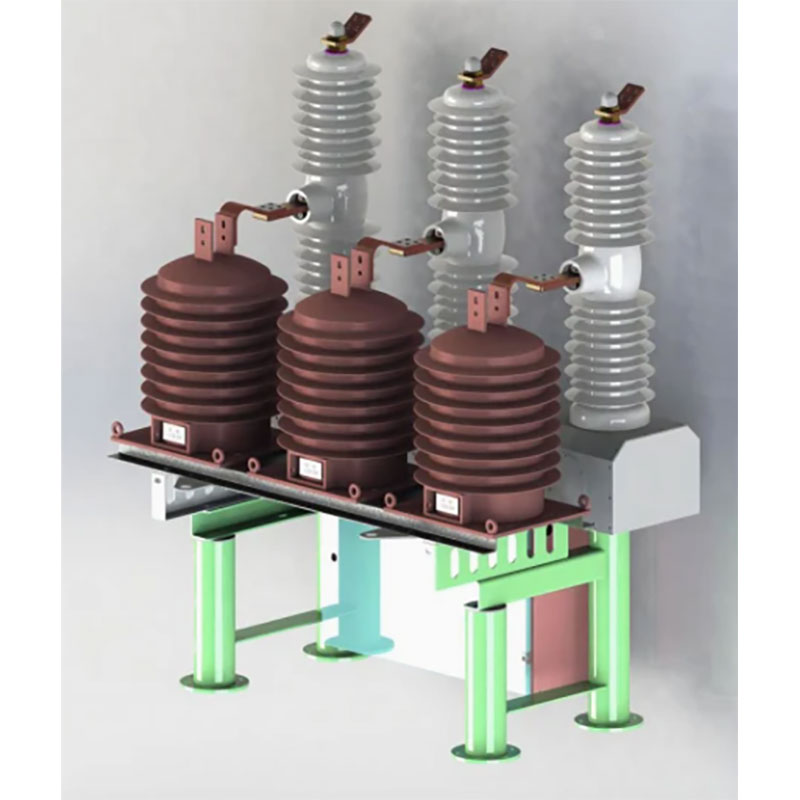

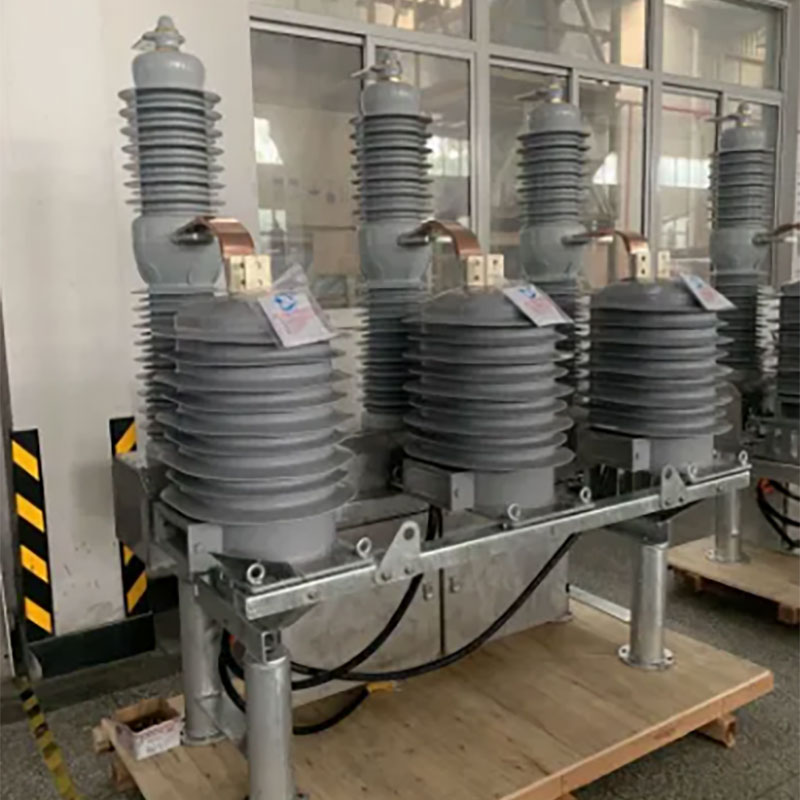

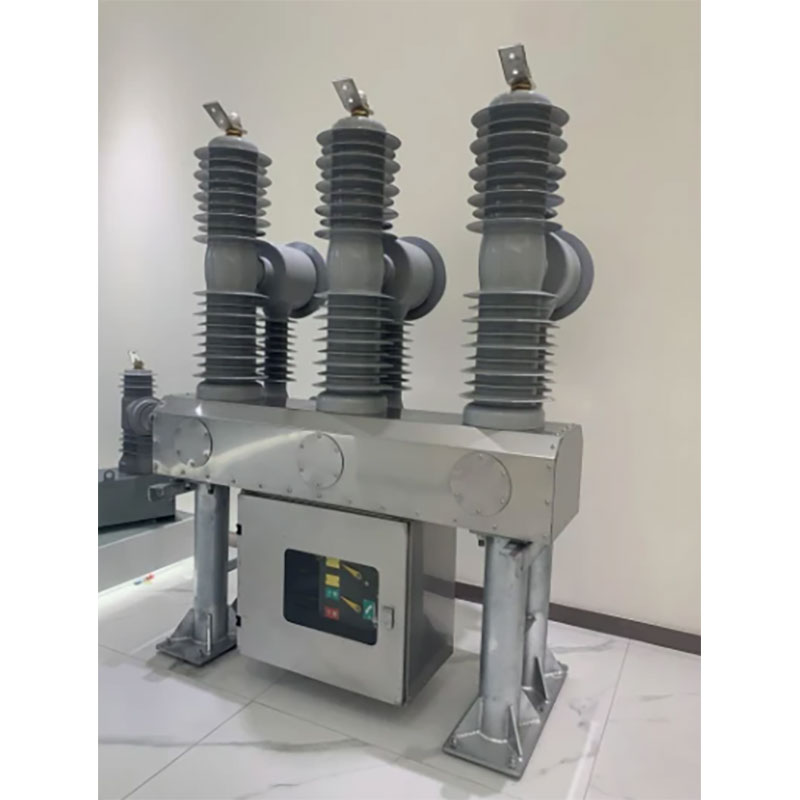

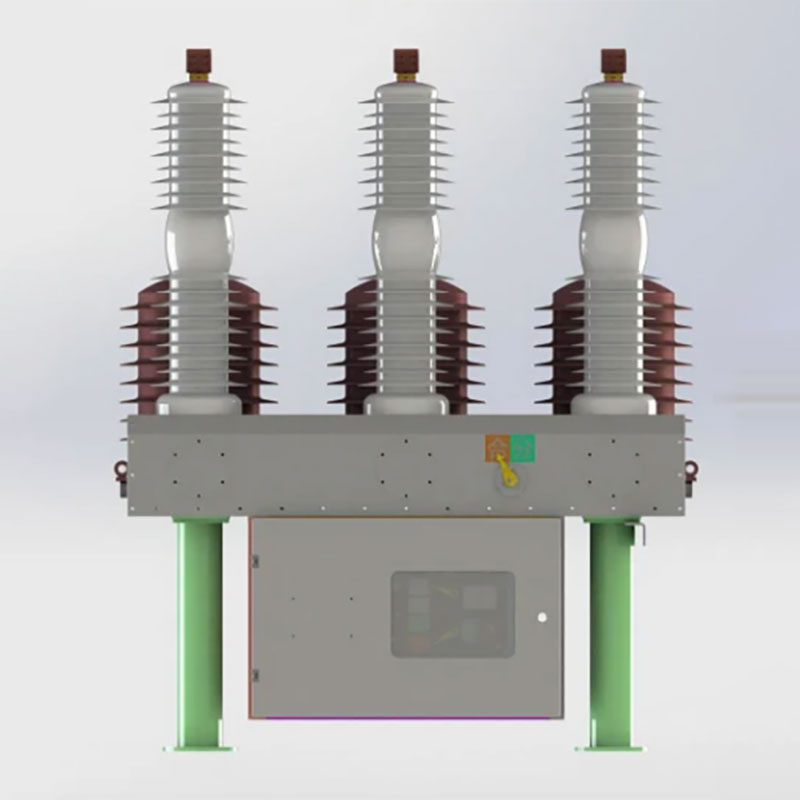

Tyhjiökatkaisija

DAHU Electricin valmistama ulkona tyhjiökatkaisija on nimellisjännitteen 40,5 kV ja taajuuden 50 Hz: n ulkojakeluyksikkö, jota sovelletaan sähköaseman syöttöpuolen sekä teollisuus- ja kaivosyrityksen, joka tarvitsee yleistä suojausta, ohjausta ja kytkimen käyttöä.

Lähetä kysely

Tuotteen Kuvaus

Katkaisijan pääkappaleessa on tyhjiö sukupuutto, yksinkertainen rakenne, tehokas keskeytymiskyky ja pitkä käyttöikä. Napa on valmistettu epoksihartsista / silikonikumikomposiittieristimestä, ei öljyä ja SF6 -kaasua, tämä kiinteä eristetty tyhjiökatkaisija on suunniteltu ympäristöystävällisesti ystävällinen.

Komposiittieristysrakenteen käytön jälkeen ulkona tyhjövälittäjä täyttää ilman etäisyyden ja hiipimisen etäisyyden vaatimukset normaaleissa käyttöolosuhteissa ja vähentää tehokkaasti katkaisijan tilavuutta, pääjohtavan silmukan tyhjökatkaisinta ja dynaaminen ja staattinen johtava liitäntä asennetaan eristyssylinteriin, joten vaihe on vain 300 mm. Pääpiirin sähköliitännät ovat kaikki kiinteät liitännät, joilla on korkea luotettavuus.

Tuotetiedot

Modulaarinen mekanismi

Modulaarinen mekanismin suunnittelu, erittäin standardoitu rakenne;

Mekanismi on helppo koota / purkaa ja helppo ylläpitää;

Korkea luotettavuus, jolla on vähemmän osia

Integroitu latauskahva, tekee käytöstä kätevän ja helpon

Potin napa

Ympäristöystävällinen eristävä materiaali, PA66 tarjoaa kevyen, korkean dielektrisen suorituskyvyn;

Kierrätettävä ja helppo hävittäminen tuotteen elinkaaren jälkeen;

Kustannustehokas ja luotettava;

Tyhjiökatkaisija

Täyttää täysin IEC- ja GB -standardien vaatimukset;

Täydellinen lukitus, estää väärinkäyttö ja tarjota turvallisuutta toiminnassa;

Modulaarinen suunnittelu, lyhennetty toimitusaika;

Pieni avaus palautumisella ja erinomainen suorituskyky;

Suorituskykyetu

Tuote on varustettu bistabiililla pysyvällä magneettitoimintamekanismilla, mekanismi on varustettu pysyvällä magnetilla pysyvä magneetti pidätysvoiman tarjoamiseksi siten, että kytkintä ylläpidetään avoimessa ja suljetussa tilassa, verrattuna tavanomaiseen jousen käyttömekanismiin, mekaanisten osien lukumäärä vähenee, mekaaninen lähetysketju on vähentynyt, joten kytkimen kattavuus paranee suuresti.

Tärkein tekninen eritelmä

Tekniset parametrit
Ei.	Esine			Yksikkö	Arvo
1	Nimellisjännite			kv	40.5
2	Nimelliseristys taso (merenpinta: 1000m)	1 minuutin voima taajuus kestää jännite	Kuivakoe		95
			Märkätesti (maa ulkopuolella eristys)		85
		Salaman impulssi kestää Jännite (piikki) 1,2/50us			200
3	Nimellisvirta			A	1600/2500
4	Nimellistaajuus			HZ	50/60
5	Arvioitu oikosulkuvirta			se	31.5
6	Operaatiosekvenssi			O-0.3S-CO-180S- CO 180S-C
7	Arvioitu oikosulkuvirran murtumisajat			aika	20
8	Nimellis oikosulun sulkemisvirta (piikki)			se	80
9	Nimellishuippu kestää virran				50
10	Lyhyt aika kestää virran				31.5
11	Täysin murtumisaika			S	<0,125
12	Nimellinen oikosulku				4
13	Mekaaninen elämä			aika	10000
14	Nimellisjännite ja apupiirit jännite			V	110/220

Katkaisijan mekaaniset ominaisparametrit

Ei.	Esine	Yksikkö	Arvo
1	Yhteyshenkilö	mm	18 ± 1
2	Ota yhteyttä ylärataan	mm	6 ± 1
3	Avausnopeus	M/s	1,6 ± 0,2
4	Sulkemisnopeus	M/s	0,8 ± 0,2
5	Kolmen vaiheen avaamisen ja sulkemisen samanaikaisuus	MS	≤2
6	Vaihesanko	mm	680 ± 2
7	Ota yhteyttä sulkemisaika	MS	≤3
8	Jokainen vaiheen johtavan piiresistenssi	vauva	≤60
9	Sulkemisaika	MS	25 ~ 60
10	Aukioloaika	MS	20 ~ 50
11	Energian varastointimoottorin nimellistehoa	W	110
12	Energy Storae -moottorin nimellisjännite	V	220
13	Max./Min.Motor jännite		120%/80%
14	Arvioitu sulkemisjännite		220
15	Max./Min. Käyttöjännitteen sulkeminen		120%/80%
16	Arvioitu avausjännite		220
17	Max./Min. Käyttöjännite avataan		120%/65%

Toimintamekanismin tekniset parametrit
Ei.	Esine		Yksikkö	Arvo
1	Arvioitu käyttöjännite	Avaaminen tripper	V	AC220
		Tripperin sulkeminen		AC220
2	Nimellisvastuu	Avaaminen tripper	Ω	56
		Tripperin sulkeminen		56
3	Arvioitu lähtötehoa	Avaaminen tripper	W	320
		Tripperin sulkeminen
4	Energian varastointi moottorin tehotaajuus			110
5	Moottorin energian varastointijännite		V	AC220
6	Energian varastointiaika		S	≤10
