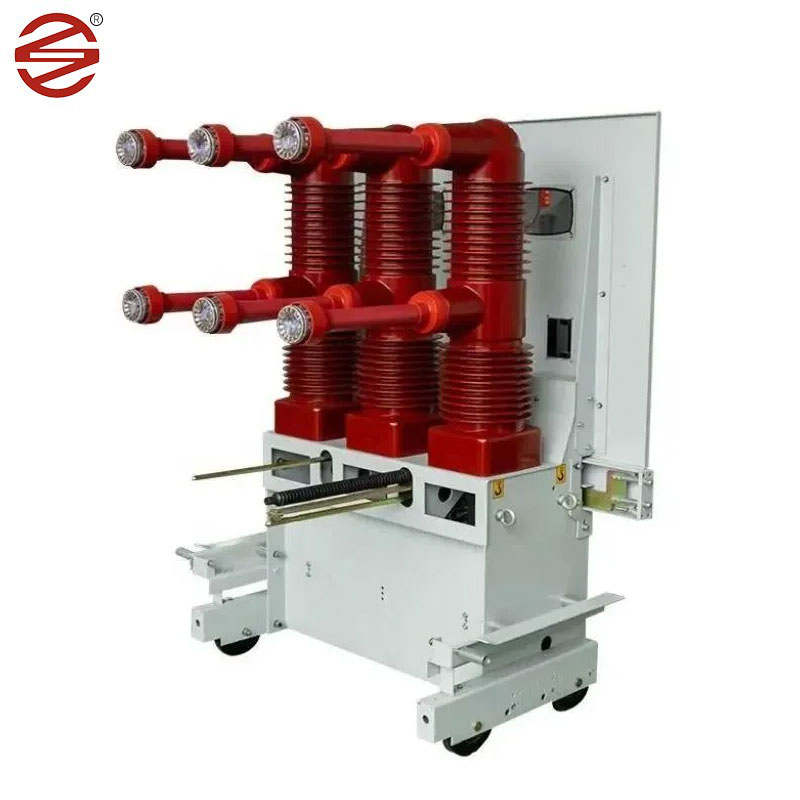

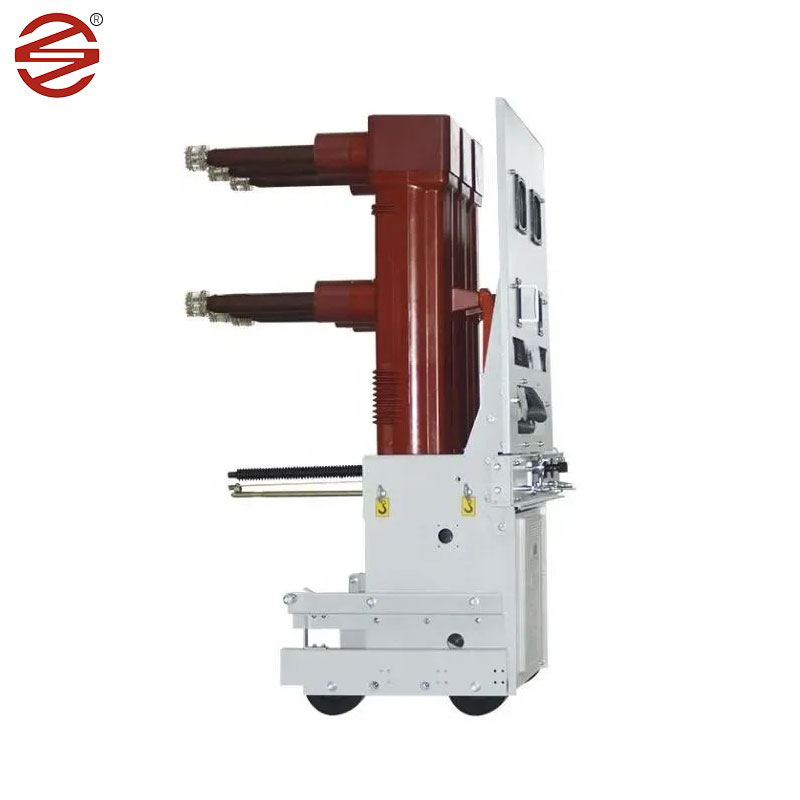

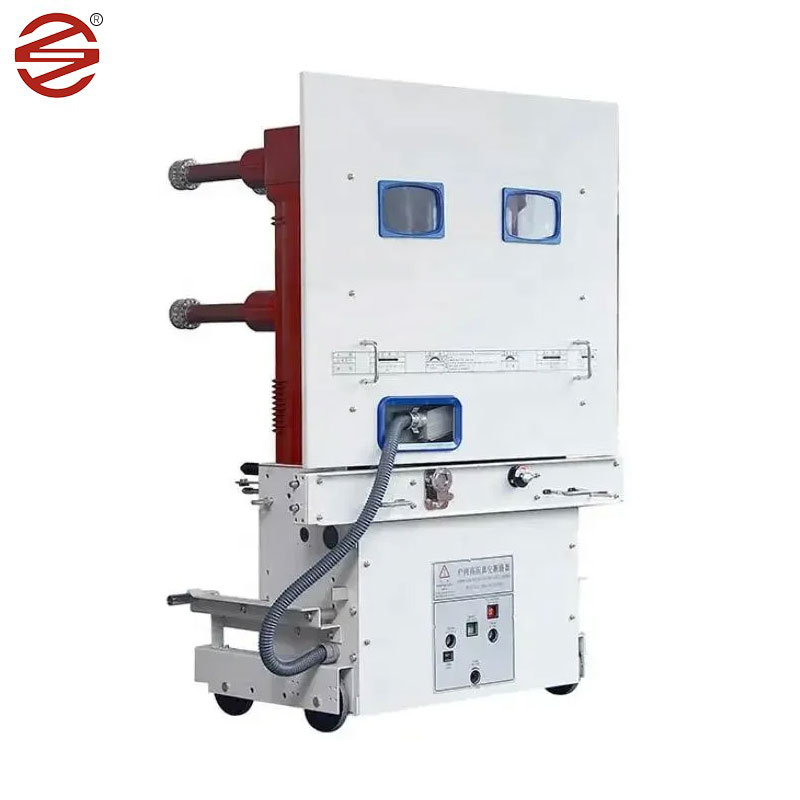

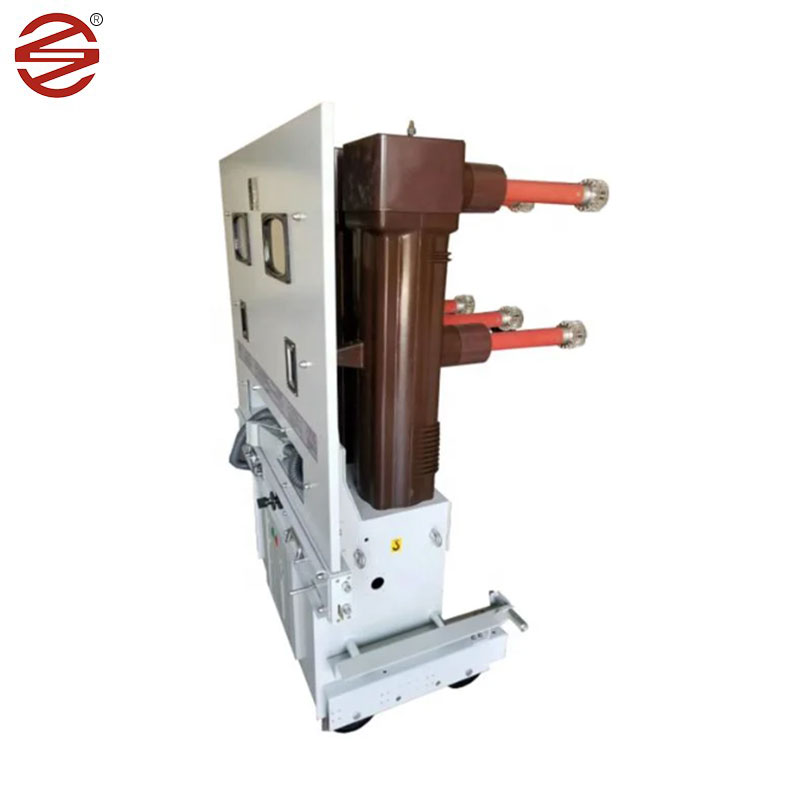

40,5 kV tyhjiökatkaisija

DAHU Electricin valmistama 40,5 kV tyhjiökatkaisija sopii kolmivaiheiseen AC 50Hz, 40,5KV -järjestelmään. Sitä voidaan käyttää teollisuus- ja kaivosyrityksille, voimalaitoksille ja sähköasemille kytkentäkuormitusvirrana, ylikuormitusvirran vikavirtaa ja sopii usein käytettäviin käyttötapahtumiin. Tämä katkaisija ottaa käyttöön ja alas järjestelyrakenteen, mikä vähentää tehokkaasti katkaisijan syvyyttä. Ja omaksua komposiittieristysrakenne, kolmivaiheinen kaaren sammutuskammio ja siihen liittyvä varauskappale, joka on erotettu kolmella riippumattomalla epoksihartsin eristyskuorella.

Lähetä kysely

Tuotteen Kuvaus

Komposiittieristysrakenteen käytön jälkeen 40,5 kV: n tyhjiökatkaisija täyttää ilman etäisyyden ja hiipimisen etäisyyden vaatimukset normaaleissa käyttöolosuhteissa ja vähentää tehokkaasti katkaisijan tilavuutta, pääjohtavan silmukan tyhjökatkaisinta ja dynaaminen ja staattinen johtava yhteys on asennettu eristävään sylinteriin, joten vaihe on vain 300 mm. Pääpiirin sähköliitännät ovat kaikki kiinteät liitännät, joilla on korkea luotettavuus.

Tuotetiedot

Modulaarinen mekanismi

Modulaarinen mekanismin suunnittelu, erittäin standardoitu rakenne;

Mekanismi on helppo koota / purkaa ja helppo ylläpitää;

Korkea luotettavuus, jolla on vähemmän osia

Integroitu latauskahva, tekee käytöstä kätevän ja helpon

Potin napa

Ympäristöystävällinen eristävä materiaali, PA66 tarjoaa kevyen, korkean dielektrisen suorituskyvyn;

Kierrätettävä ja helppo hävittäminen tuotteen elinkaaren jälkeen;

Kustannustehokas ja luotettava;

Tyhjiökatkaisija

Täyttää täysin IEC- ja GB -standardien vaatimukset;

Täydellinen lukitus, estää väärinkäyttö ja tarjota turvallisuutta toiminnassa;

Modulaarinen suunnittelu, lyhennetty toimitusaika;

Pieni avaus palautumisella ja erinomainen suorituskyky;

Suorituskykyetu

Tuote on varustettu bistabiililla pysyvällä magneettitoimintamekanismilla, mekanismi on varustettu pysyvällä magnetilla pysyvä magneetti pidätysvoiman tarjoamiseksi siten, että kytkintä ylläpidetään avoimessa ja suljetussa tilassa, verrattuna tavanomaiseen jousen käyttömekanismiin, mekaanisten osien lukumäärä vähenee, mekaaninen lähetysketju on vähentynyt, joten kytkimen kattavuus paranee suuresti.

Tärkein tekninen eritelmä

projekti		yksikkö	Parametri
Nimellisjännite		kv	40.5
Nimellisvirta		A	1250		1600	2000、2500
Nimellis oikosulun rikkoutumisvirta		se	25	31.5	25	31.5
Dynaaminen vakaa virta (huippearvo)		se	63	80	63	80
4S Thermal Stable Virta		se	25	31.5	25	31.5
Nimellis oikosulun valmistusvirta (huippuarvo)		se	63	80	63	80
Oikosympäristövirran katkaisuajat		Aika	20
Luokiteltu toimintajakso			O-0.3 S-CO-180 S-CO
Nimelliseristys taso	1 minuutin tehotaajuus kestää jännitettä	kv	95
	Salaman impulssi kestävät jännitettä (huippuarvo)		185
Mekaaninen elämä		Aika	10000
Arvioitu yksi kondensaattoripankin avaaminen ja nykyinen		A	630
Arvioitu back-to-back -kondensaattoripankin virta		A	400
Energian varastointimoottorin nimellisjännite		V	AC 、 DC: 110; 220
Energian varastointimoottorin nimellisteho		W	≤230
Energian varastointiaika energian varastointimoottori		S	≤15
Sulkeutumis- ja avauskelan nimellisjännite		V	DC: 110; 220
Arvioitu virta sulkeutumis- ja avauskela		A	1,05 (110 V) 0,96 (220 V)
Kontaktin avaaminen		mm	20 ± 2
Kontakti		mm	7,5 ± 1,5
Kolmivaiheinen yhdistelmä eri ajanjaksoja		MS	≤2
Palautuskeskuksen sulkemisen aika		MS	≤3
Pääpiirin vastus (lukuun ottamatta seinän kosketusta)		vauva	≤40
