Miksi jännitemuuntajat ovat tärkeitä sähköjärjestelmille?

Sähköjärjestelmissä tarkka mittaus ja turvallinen käyttö ovat ensiarvoisen tärkeitä. Olipa kyseessä julkiset sähköverkot, teollisuuspuistot tai kaupalliset tilat, jännitetasojen tarkka seuranta on välttämätöntä.Jännitemuuntajatpotentiaalisina muuntajina (PT:t) on olennainen rooli tässä prosessissa.Zhejiang Dahu Electric Co., Ltd.on hyvämaineinen ammattimainen valmistaja, joka on omistautunut suunnittelemaan ja valmistamaan korkealaatuisia 0,5kV - 35kV jännitemuuntajia. Xiangyangin teollisuusvyöhykkeellä Yueqingin kaupungissa, joka tunnetaan sähkönvalmistuskyvystään, Dahu Electric hyödyntää edullista maantieteellistä sijaintiaan, kehittynyttä teknologiaansa ja tiukkaa laadunhallintajärjestelmää tarjotakseen luotettavia, tehokkaita ja kestäviä tuotteita.

Jännitemuuntajien ymmärtäminen

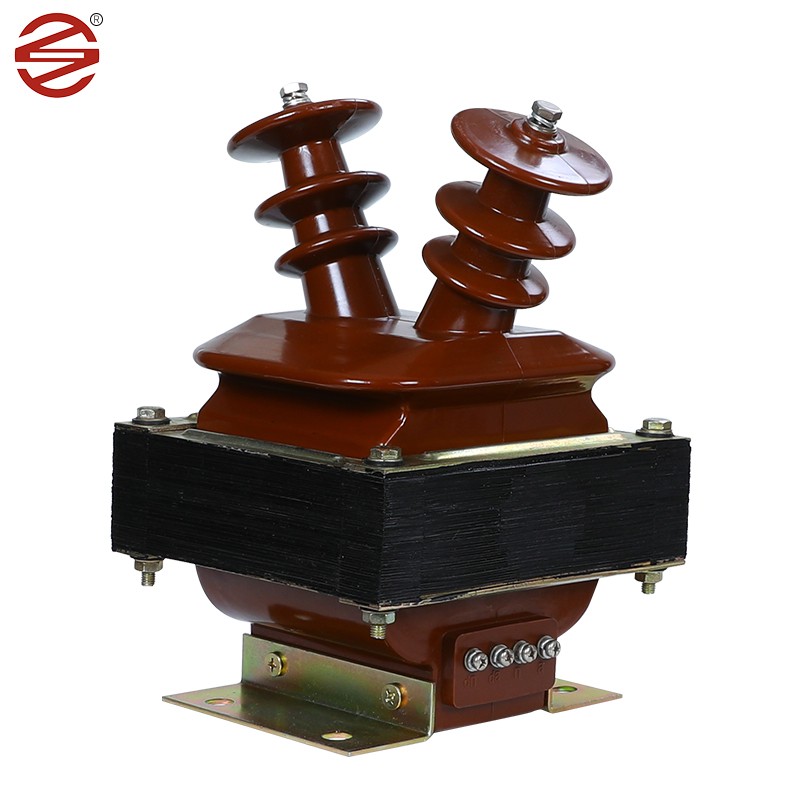

A jännitemuuntajaon instrumenttimuuntaja, joka on suunniteltu vähentämään korkeajännitteistä ensiöjännitettä standardoiduksi, alemmaksi ja turvallisemmaksi toisiojännitteeksi. Tämä toisiojännite on tyypillisesti 110 V tai 120 V, jota voidaan helposti ja turvallisesti käsitellä mittalaitteilla, suojareleillä ja energiamittareilla. Jännitemuuntajan ensisijainen tehtävä ei ole tehonsiirto, vaan korkeajänniteaaltomuotojen tarkka esitys mittausta ja suojausta varten. Eristämällä mittaus- ja ohjauspiirit suurjännitelinjoista jännitemuuntajat varmistavat henkilöstön ja laitteiden turvallisuuden.

Jännitemuuntajien tärkeimmät sovellukset

Sähkön mittaus: mittaa tarkasti sähkönkulutuksen laskutusta ja valvontaa varten sähkö- ja teollisuussovelluksissa.

Järjestelmän suojaus: Antaa jännitesignaaleja suojareleille, jotka laukaisevat katkaisijat vikojen, kuten yli-, alijännite- tai maavikojen, sattuessa.

Virranlaadun valvonta: Valvoo jännitetasoja, jännitehäviöitä, turvotusta ja harmonisia vääristymiä sähköjärjestelmissä.

Generaattorin synkronointi: Varmistaa oikean synkronoinnin generaattoreiden ja verkon välillä sovittamalla jännitteen amplitudi ja vaihekulma.

Jännitteensäätö: Antaa palautetta automaattisille jännitteensäätöjärjestelmille.

Miksi valita meidät?

Dahu noudattaa "teknologialähtöistä, ihmislähtöistä" liiketoimintafilosofiaa ja on sitoutunut tavoittelemaan huippuosaamista. Tämä filosofia ajaa jatkuvaa innovaatiota ja korkeimpien laadunvalvontastandardien noudattamista.

Ylivoimainen tuotteiden laatu: Dahu pitää tuotteiden laatua yrityksen elinehtona, sillä se käyttää edistyksellisiä kotimaisia ​​tuotantolaitteita ja luo kattavan hallintajärjestelmän koko tuotantoprosessiin.

Vahvat T&K-valmiudet ja innovaatiot: Dahu pysyy ajan tahdissa ja suunnittelee tuotteensa mukautumaan jatkuvasti muuttuviin markkinoiden vaatimuksiin ja teknologiseen kehitykseen.

Laaja jännitevalikoima: Hyödyntämällä kokemustaan ​​muuntajien valmistuksesta 0,5 kV - 35 kV, Dahu tarjoaa ratkaisuja monenlaisiin sovelluksiin pienjännitejakelusta keskijännitteiseen toisiosiirtoon.

Turvallinen ja tehokas: Jokainen jännitemuuntaja on suunniteltu kansainvälisten turvallisuus- ja tehokkuusstandardien mukaisesti, mikä takaa luotettavan toiminnan kriittisissä ympäristöissä.

Jännitemuuntaja UKK (usein kysytyt kysymykset)

1. Mitä eroa on jännitemuuntajilla (VT) ja virtamuuntajilla (CT)?

Vaikka molemmat ovat instrumenttimuuntajia, ne palvelevat pohjimmiltaan erilaisia ​​tarkoituksia. Virtamuuntaja on suunniteltu vähentämään korkea ensiövirta turvalliseksi, mitattavissa olevaksi toisiovirraksi, tyypillisesti 5A tai 1A. Sen ensiökäämi on kytketty sarjaan tehopiirin kanssa. Sitä vastoin jännitemuuntaja on suunniteltu alentamaan korkea ensiöjännite turvalliseen, mitattavissa olevaan toisiojännitteeseen, tyypillisesti 110 V tai 120 V. Sen ensiökäämi on kytketty rinnan vaiheen ja nollan tai maan poikki. Pohjimmiltaan CT:t mittaavat virtaa ja VT:t jännitettä. Oikean muuntajan käyttö käyttötarkoitukseensa on kriittinen järjestelmän turvallisuuden ja tarkkuuden kannalta.

2. Voidaanko jännitemuuntajaa käyttää sekä mittaukseen että suojaukseen samassa laitteessa?

Kyllä, monet nykyaikaiset jännitemuuntajat on suunniteltu useilla toisioytimillä tai käämeillä palvelemaan molempia toimintoja samanaikaisesti. Esimerkiksi yksittäisessä VT:ssä voi olla yksi sydänkäämi suurta tarkkuutta varten (esim. luokka 0.5), joka on omistettu tulojen mittaamiseen, ja erillinen sydänkäämi suurempaa kuormituskapasiteettia varten (esim. luokka 3P), joka on omistettu suojareleiden syöttämiseen. Tämä kaksitoiminen rakenne säästää tilaa ja on kustannustehokas asennettaessa kompakteihin kojeistoihin. On erittäin tärkeää tarkistaa muuntajan tyyppikilpi ja tietolehti, jotta voidaan varmistaa kunkin käämin käytettävissä olevat tarkkuusluokat ja nimellistehot.

3. Mitkä ovat kriittiset tekijät, jotka on otettava huomioon valittaessa jännitemuuntajaa tiettyyn sovellukseen?

Oikean jännitemuuntajan valinta edellyttää useiden avainparametrien huolellista analysointia. Ensinnäkin järjestelmän jännite: Muuntajan nimellisen ensiöjännitteen on vastattava tai ylitettävä järjestelmän nimellinen käyttöjännite. Toiseksi, sovelluksen tarkoitus: Määritä, onko se mittausta varten (vaatii suurta tarkkuutta, kuten 0,2 tai 0,5) vai suojausta (vaatii luokkia, kuten 3P tai 6P). Kolmanneksi kytketty kuormitus: Laske kaikkien toisiopiiriin kytkettyjen laitteiden (mittarit, releet) kokonaisVA-kulutus; VT:n nimellistehon on oltava suurempi kuin tämä kokonaistaakka, jotta se säilyttää tarkkuutensa. Neljänneksi, asennusympäristö: Päätä, tarvitaanko sisä- (kuiva, puhdas) vai ulko (säänkestävä) malli, ottaen huomioon tekijät, kuten kosteus, saastuminen ja ympäristön lämpötila. Varmista lopuksi, että eristystaso (tehon taajuus ja impulssinkestojännitteet) on sopiva järjestelmän vikatason ja ylijänniteolosuhteiden mukaan.
