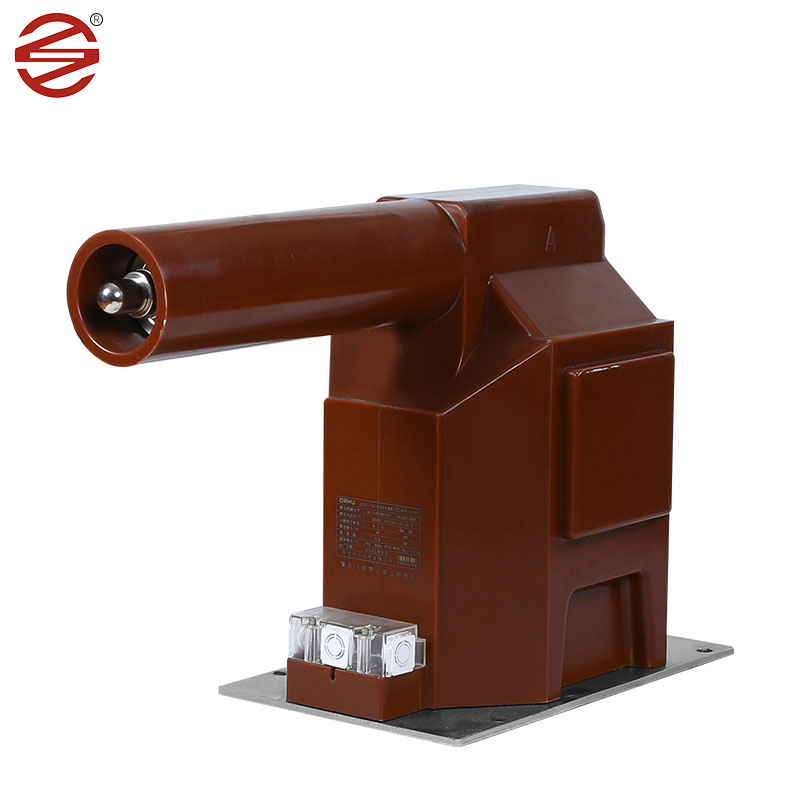

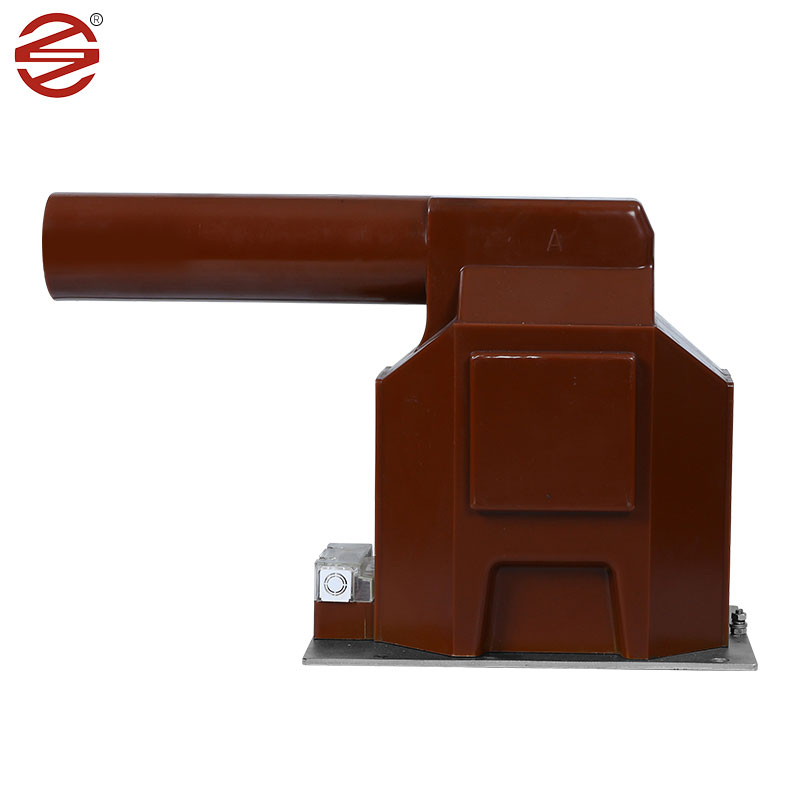

Keskijännitemuuntaja

DAHU Electricin valmistama keskijännitimuuntaja on olennainen komponentti sisäkytkimen kaapissa, ja sillä on tärkeä rooli nykyaikaisissa sähköjärjestelmissä. Se ei vain mittaa jännitettä, vaan suorittaa myös tärkeitä tehtäviä, kuten sähköenergian seurantaa ja varmistaa suojareleiden sujuvan toiminnan sekä yksivaiheisissa että kolmivaiheisissa vaihtovirtajärjestelmissä.

Lähetä kysely

Tuotteen Kuvaus

Funktionaalisten ominaisuuksiensa lisäksi Dahu Electricin keskijännitemuuntaja tunnetaan sitoutumisestaan laatuun ja innovaatioihin. Se sisältää edistyneitä ominaisuuksia, tehdään tiukkaa testausta ja se täyttää teollisuusstandardit, mikä varmistaa luotettavan suorituskyvyn.

Kylmävalssatut piiteräslevyt: Erinomaisten magneettisten ominaisuuksiensa vuoksi sitä käytetään laajasti keskijännitemuuntajan ydinmateriaalina sähköteollisuudessa. Kylmävalssatulla piitaluslevyllä on korkea läpäisevyys ja alhainen ydinhäviö, mikä tekee siitä erinomaisen energiansiirto suorituskyvyn. He kykenevät johtamaan tehokkaasti magneettikenttiä, muuttamaan sähköenergian magneettiseksi energiaksi ja lähettämään sen muihin sähkölaitteisiin.

Epoksihartsi: Epoksihartsi on laajalti käytetty materiaali, jolla on erinomaiset dielektriset ominaisuudet ja mekaaninen lujuus. Erityisen sopiva keskijännitemuuntajan ensisijaisena eristysmateriaalina. Epoksihartsien dielektriset ominaisuudet viittaavat niiden kykyyn vastustaa jännitteen virtausta, mikä on välttämätöntä sähkölaitteiden turvallisen ja tehokkaan käytön varmistamiseksi. Korkean dielektrisen lujuudensa vuoksi epoksihartsit kestävät korkeajännitetasot hajottamatta, mikä tekee niistä ihanteellisia jännitemuuntajan eristykseen.

Epoksivalu on muottiin kaadettu epoksihartsi luotettavan eristyksen aikaansaamiseksi jännitemuuntajalle. Casting -prosessi varmistaa yhtenäisen ja saumattoman eristyskerroksen, joka estää tehokkaasti sähköisen hajoamisen ja vuotojen. Lisäksi eristys estää myös kosteutta, pölyä, kemikaaleja ja muita ympäristötekijöitä, mikä parantaa edelleen sisäisten komponenttien suojausta. Tämä valmistusmenetelmä takaa valujen laadun ja luotettavuuden, joten se on yksi sähköteollisuuden yleisesti käytetyistä eristysmateriaaleista.

Kupari: Kuparijohtimia käytetään tyypillisesti käämiöihin keskijännitimuuntajassa. Nämä materiaalit tarjoavat korkean sähkönjohtavuuden ja mekaanisen kestävyyden, mikä mahdollistaa nykyisten signaalien tehokkaan siirron, kun se kestää toimintajännityksiä.

Tuotteen paremmuus

Ruuvien ja pohjalevyn tuotepinnoitus saavuttaa 8um/min, mikä on enemmän kosteutta kestävää ja ruostekestävää. Kiilto on parempi.

1.	Soveltaminen	Mittaus
2.	Asennus	Sisätiloissa
3.	Konstrukto	Kuivatyyppinen epoksihartsi valettu
4.	Eristys	Valettu hartsi
5.	Vaiheen lukumäärä	Yksittäinen
6.	Nimellistaajuus	50 Hz
7.	Syatenin ensisijainen arvon jännite	33 kV -vaihe vaiheeseen
8.	Maximun Syaten -jännite	36 kV -vaihe Phazelle
9.	Syaten -maadoitus	Tehokkaasti maadoitettu
10.	Peruseristysaste (1,2/50 U sek.	170 kV
11.	Tehotaajuus, jonka jännite (1 min.50 Hz)	70 kV
12. 13.	Suhde: 11KV syöttölaite Prineri	400/5A Yksi käämitys
14.	Toissijainen	Yksi käämitys
15.	Tarkkuusluokka	0,2/0,25 mittausta varten
16.	Taakka a) mittausta varten	10-15 VA
17.	Lyhyen ajan virtausluokitus	Vähintään 80 ka 1 sekunnin ajan
18.	Laajennettu Curent -luokitus	120HOF -nimellisvirta
19.	Krepähkinämatka	30 mm/kV (vähintään)
20.	Standardi	Dessmn, valmistus, nyrkkeily, intallointi ja suorituksen on oltava IEC 61869-1: n ja IBC: n viimeisimmät painokset 61869-2
