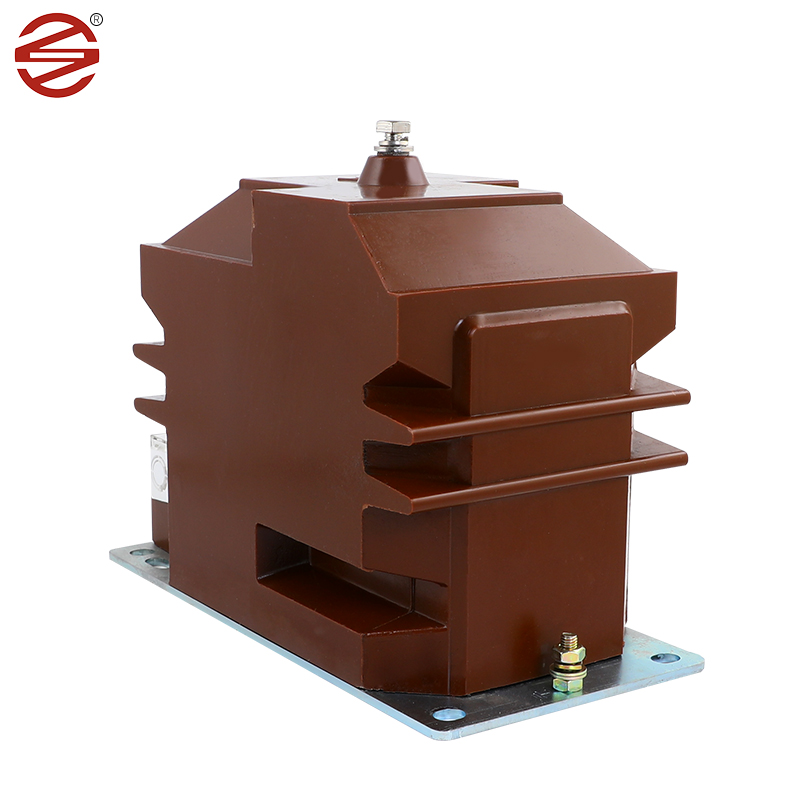

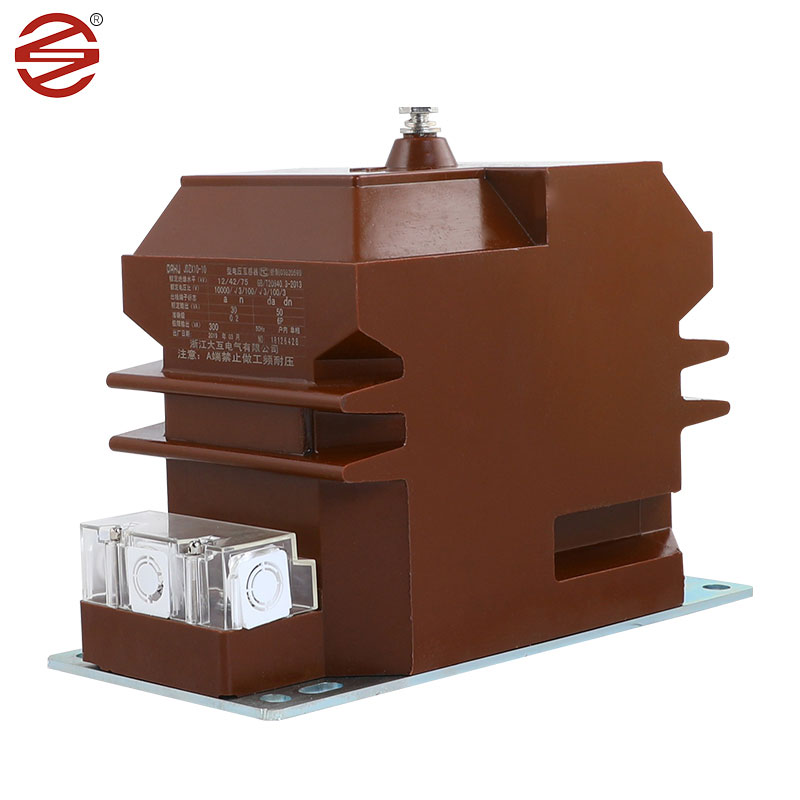

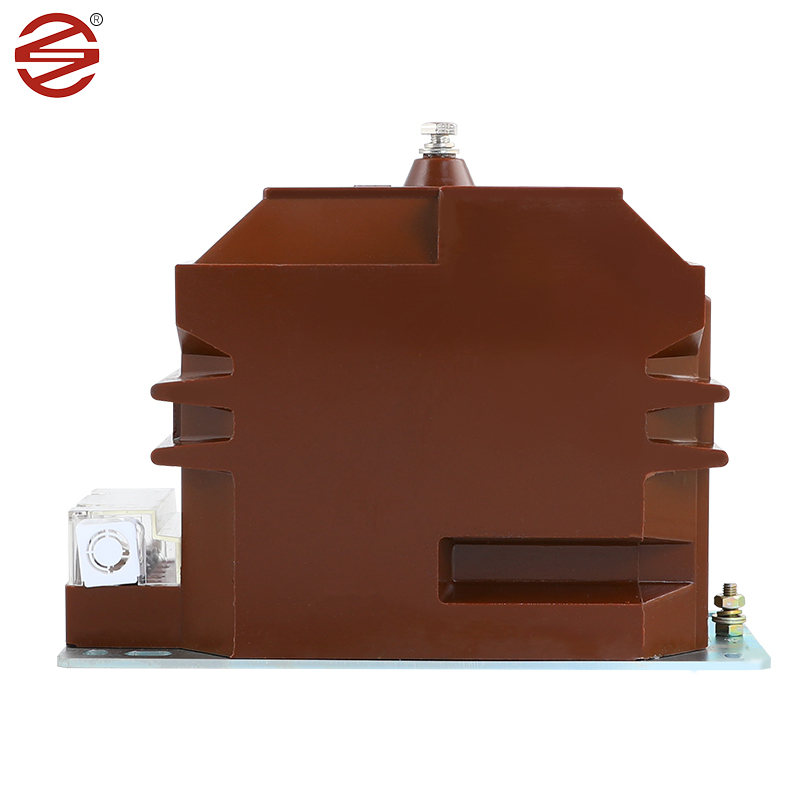

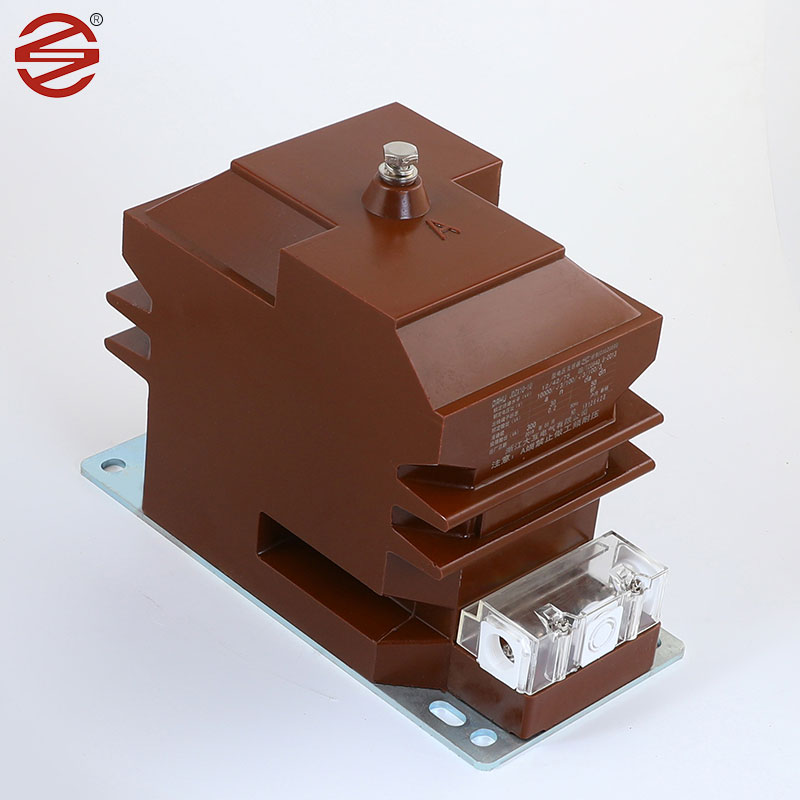

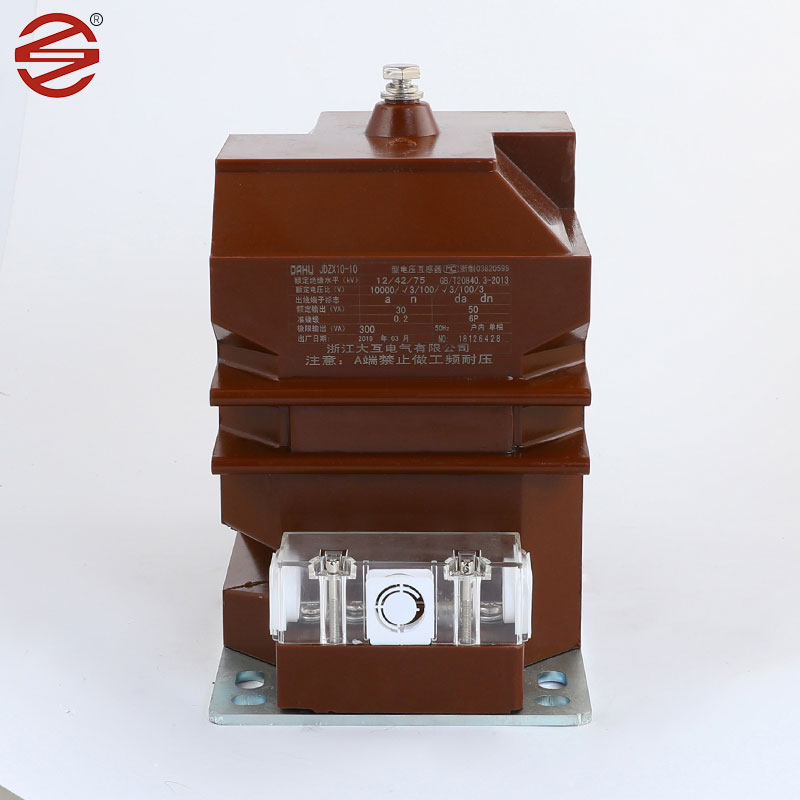

Sisätilanteen muuntaja

DAHU Electricin tekemä sisätilojen jännitemuuntaja on välttämätön komponentti sisäkytkimen kaapissa, joka toimii selkärangana virran mittausta, sähköenergian seurantaa ja suojareleitä sekä yksivaiheisessa että kolmivaiheisessa vaihtovirtajärjestelmissä. Sen vankka suunnittelu ja tarkka toiminnallisuus tekevät siitä olennaisen elementin sähköoperaatioiden turvallisuuden ja tehokkuuden varmistamisessa.

Lähetä kysely

Tuotteen Kuvaus

Kylmävalssatut piiteräslevyt: Sisäjännitemuuntaja käyttää yleensä kylmävalssaisia piisiteräslevyjä sen ytimenä. Nämä materiaalit ovat kylmävalssaisia ja niillä on erinomaiset magneettiset ominaisuudet, kuten korkea läpäisevyys ja alhainen ydinhäviö, mikä tekee niistä ihanteellisia nykyisille muuntajille. Käyttämällä ydinmateriaalina kylmävalssattua piisäterälevyä, virran muuntaja voi saavuttaa tehokkaan energiansiirron parantaen siten järjestelmän tehokkuutta. Muihin materiaaleihin verrattuna kylmävalssatuilla piisäterälevyillä on alhaisemmat hystereesisilmukot ja magnetointihäviöt, mikä tarkoittaa vähemmän energiajätteitä ja alhaisempaa virrankulutusta.

Epoksihartsi: Epoksihartsilla on erinomaiset dielektriset ominaisuudet ja mekaaninen lujuus, se on ensimmäinen valinta sisätilojen jännitemuuntajan eristysmateriaalista. Epoksivalut tarjoavat luotettavan eristyksen, joka suojaa sisäisiä komponentteja sähköisiltä jakautumilta ja ympäristötekijöiltä ..

Kupari: Kuparijohtimia käytetään tyypillisesti käämissä sisäjännitemuuntajassa. Nämä materiaalit tarjoavat korkean sähkönjohtavuuden ja mekaanisen kestävyyden, mikä mahdollistaa nykyisten signaalien tehokkaan siirron, kun se kestää toimintajännityksiä.

Materiaali (epoksihartsi): Sisäjännitemuuntajan käyttäminen epoksihartsista valmistettuja koteloita, joilla on erinomaiset eristysominaisuudet ja joka voi estää virran tai jännitteen ylityksen turvallisen piirin käyttöä varten. Se on myös kestävä korkeille lämpötiloille ja korroosiolle, ja sillä on hyvä tiivistysteho vedenpitävälle ja kosteudenkestävälle ominaisuudelle. Epoksimuuntajat ovat kevyempiä ja helpompia asentaa ja ylläpitää öljy upotettuihin muuntajiin verrattuna.

Tuotteen paremmuus

Ruuvien ja pohjalevyn tuotepinnoitus saavuttaa 8um/min, mikä on enemmän kosteutta kestävää ja ruostekestävää. Kiilto on parempi.

1.	Soveltaminen	Mittaus
2.	Asennus	Sisätiloissa.
3.	Eristys	Valettu hartsi
4.	Tyyppi	Jännitteen induktio
5.	Rakennus	Kuivatyyppinen epoksihartsi valettu
6.	Vaiheen lukumäärä	Singe -vaihe (1 sarja = 3 nos.)
7.	Taajuus	50 Hz
8.	Asennettu	Tukevat kiinnitettyjä rakennetta
9.	Järjestelmän ensisijainen jännite	11 kV (vaihe vaiheesta)
10.	Järjestelmän ensisijainen enimmäisjännite	12 kV (vaihe vaiheesta)
11.	Järjestelmä Earthlings	Tehokkaasti maadoitettu
12.	Peruseristys (impulssi kestää Jännite)	75 kV
13.	Tehotaajuus kestää jännitettä	28 kV
14.	Ensisijaisen käämin neutraali pää, suora yhteys maahan	Eristetty kestämään 10 kV Matalataajuuskoe.
15.	Toissijainen käämitys	Yksi käämitys
16.	Transformaatiosuhde	11 kV/3/0,11 kV/v3
17.	Creege Etäisyys	25 mm/kV (vähintään)
18.	Arvioitu toissijainen taakka	7,5-10 VA
19.	Jännitekerroin	1,2 Jatkuva ja 1,5 30 sekunnin ajan
20.	Tarkkuusluokka	0,2 Mittausta varten.
21.	Standardi	Suunnittelu, valmistus, testaus, asennus ja Suorituskyky on viimeisimmän mukainen IEC 61869-1 ja IEC 61869-3 painos.
