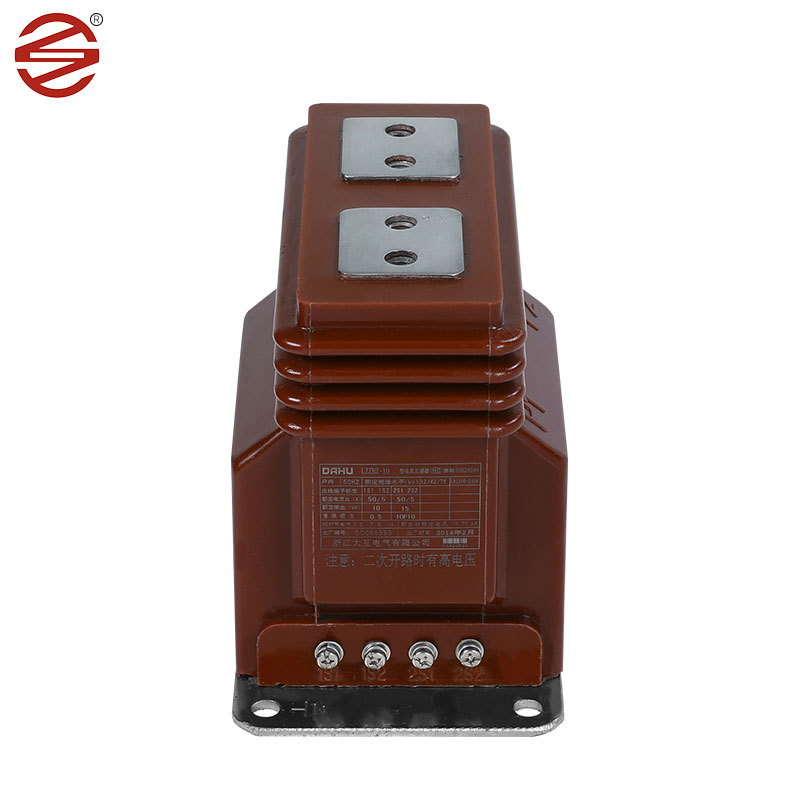

Sähköinen 10 kv:n virtamuuntaja on keskeinen rooli sisätilojen kytkentäkaapeissa, ja se tarjoaa kestäviä ratkaisuja virranmittaukseen, sähköenergian valvontaan ja suojareleisiin sekä yksivaiheisissa että kolmivaiheisissa vaihtovirtajärjestelmissä. Nämä järjestelmät toimivat saumattomasti joko 50 Hz tai 60 Hz taajuuksilla ja vastaavat monenlaisiin sähkötarpeisiin laitteiden jännitteillä jopa 12 kV.
Kylmävalssatut piiteräslevyt: 10 kV:n virtamuuntajien ytimessä käytetään yleisesti kylmävalssattuja piiteräslevyjä. Näillä materiaaleilla on erinomaiset magneettiset ominaisuudet, kuten korkea läpäisevyys ja pieni ydinhäviö, mikä varmistaa tehokkaan energiansiirron ja minimaalisen tehohäviön.
Epoksihartsi: Epoksihartsi on ensisijainen eristysmateriaali 10 kV virtamuuntajille sen erinomaisten dielektristen ominaisuuksien ja mekaanisen lujuuden vuoksi. Epoksihartsivalu tarjoaa luotettavan eristyksen, joka suojaa sisäosia sähkövaurioilta ja ympäristötekijöiltä.
Kupari: Kuparijohtimia käytetään tyypillisesti 10 kV virtamuuntajien käämeissä. Nämä materiaalit tarjoavat korkean sähkönjohtavuuden ja mekaanisen kestävyyden, mikä mahdollistaa virtasignaalien tehokkaan siirtämisen samalla kun ne kestävät käyttöjännitystä.
Materiaali (epoksihartsi): 10 kV virtamuuntajat on sijoitettu epoksihartsista valmistettuihin koteloihin. Epoksihartsilla on erinomaiset eristysominaisuudet, se voi tehokkaasti estää virran tai jännitteen ylityksen varmistaakseen piirin turvallisen toiminnan. Sillä on korkea lämpötilankestävyys ja se voi mukautua työskentelyvaatimuksiin korkean lämpötilan ympäristössä.
Sillä on hyvä korroosionkestävyys, se kestää joidenkin kemiallisten aineiden eroosiota ja pidentää muuntajan käyttöikää. Sillä on hyvä tiivistyskyky, joten epoksimuuntajalla on yleensä hyvä vedenpitävä ja kosteudenpitävä suorituskyky ja se soveltuu käytettäväksi kosteissa olosuhteissa. Perinteisiin öljy-uppomuuntajiin verrattuna epoksimuuntajat ovat yleensä kevyempiä ja helppoja asentaa ja huoltaa.
1. | Sovellus | Mittaus |
2. | Asennus | Sisätiloissa. |
3. | Rakentaminen | Kuiva tyyppi Epoksihartsivalu |
4. | Eristys | Valettu hartsi |
5. | Vaiheen lukumäärä | Yksittäinen |
6. | Nimellistaajuus | 50 Hz |
7. | Järjestelmän ensisijainen nimellisjännite | |
11 kV vaihe vaiheelta | ||
8. | Järjestelmän maksimijännite | 12kV vaihe vaiheelta |
9. | Järjestelmän maadoitus | Tehokkaasti maadoitettu |
10. | Peruseristystaso (1,2/50 µs) | 75 KV |
11. | Tehon taajuuden kestojännite (1 min.50 Hz). |
28 KV |
12. 13. |
Suhde: 11kV syöttölaite Ensisijainen |
10-20/5A Yksittäinen käämitys |
14. | Toissijainen | Yksi käämitys |
15. | Tarkkuusluokka | 0,2/0,2S mittaukseen |
16. | Taakka: a) mittausta varten |
7,5-10 VA |
17. | Lyhytaikainen nykyinen luokitus | Vähintään 10 kA 1 sek. |
18. | Laajennettu nykyinen luokitus | 120 % nimellisvirrasta |
19. | Yli nykyinen luokitus | <10A |
20. | Creepage-etäisyys | 25 mm/KV (minimi) |
21. | Vakio | Suunnittelu, valmistus, testaus, asennus ja suorituskyvyn tulee olla vaatimusten mukainen IEC 61869-1 & IEC uusimmat versiot 61869-2. |
