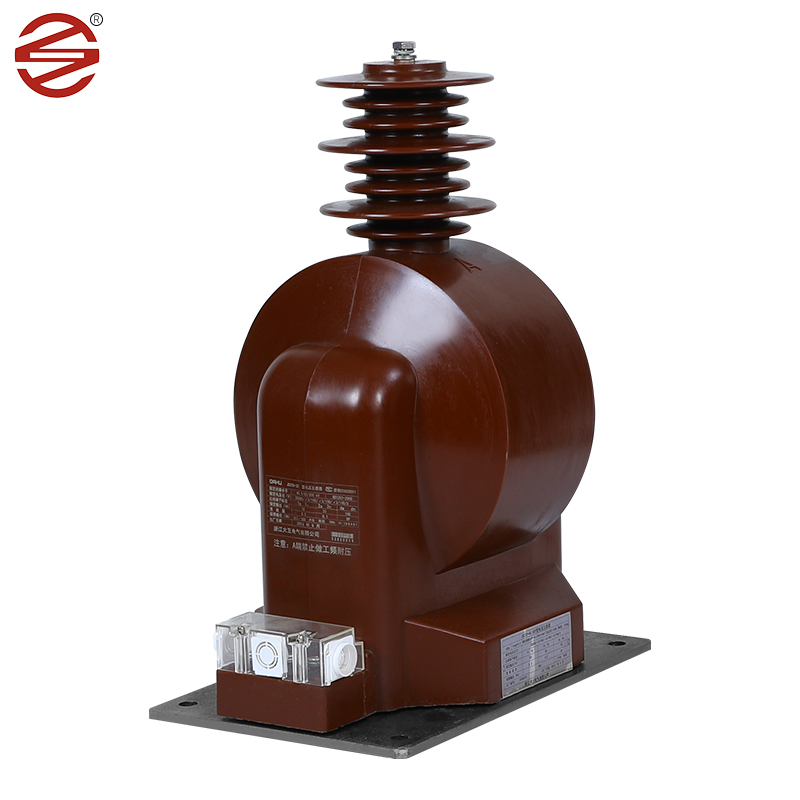

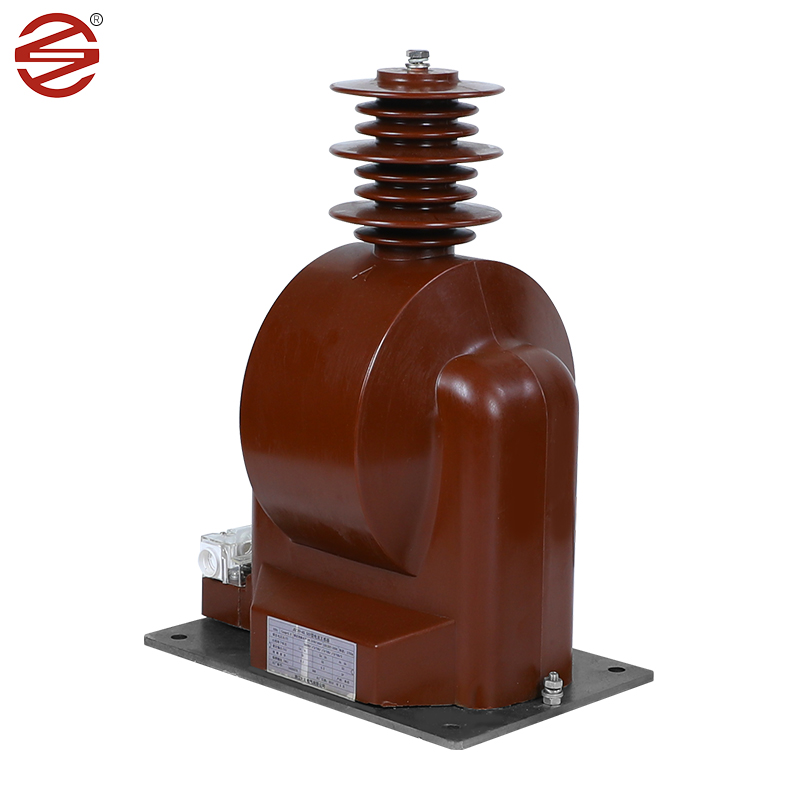

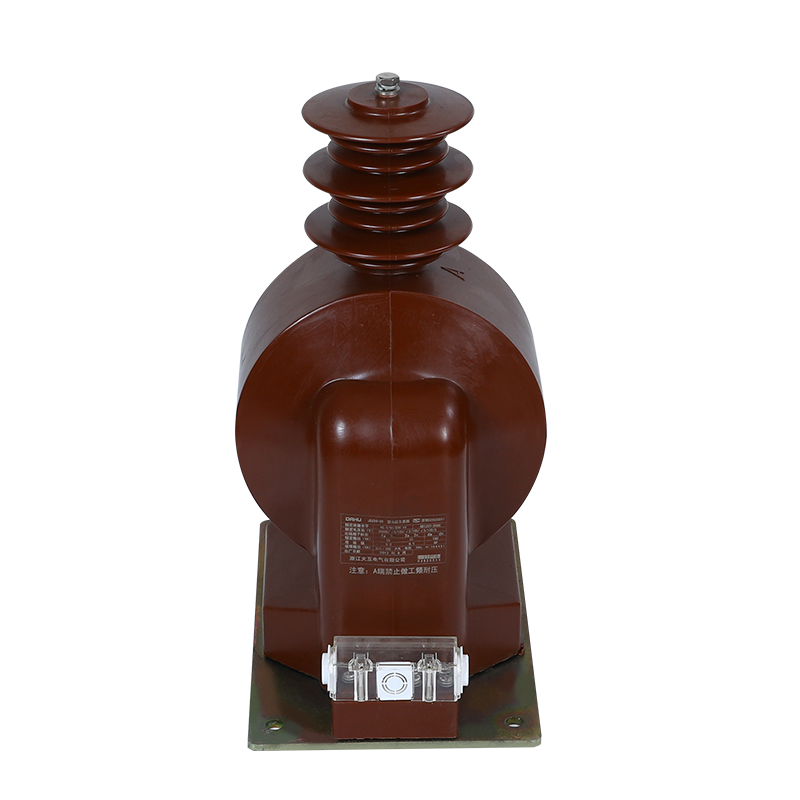

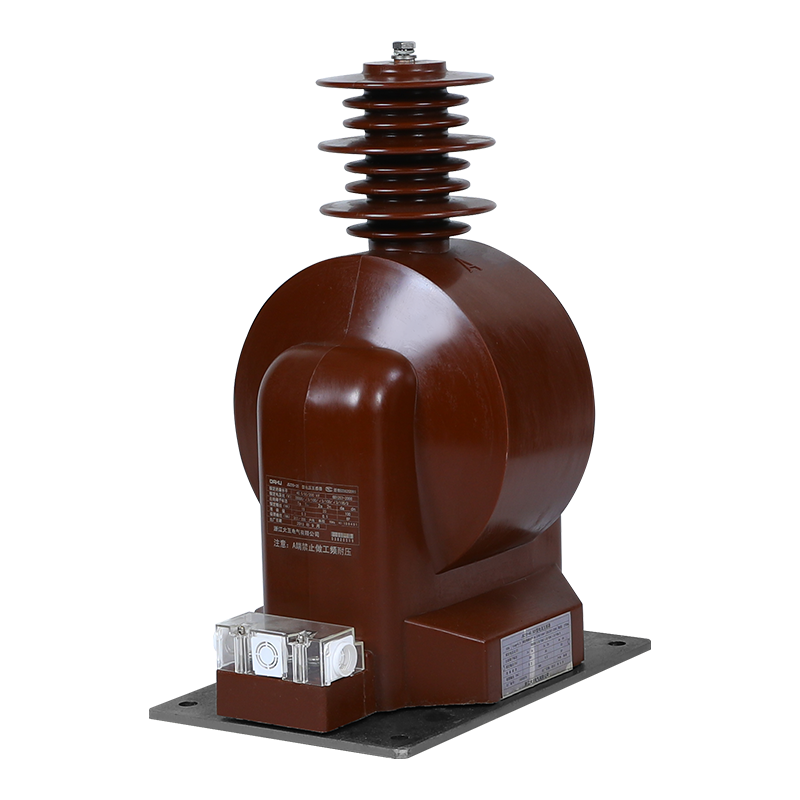

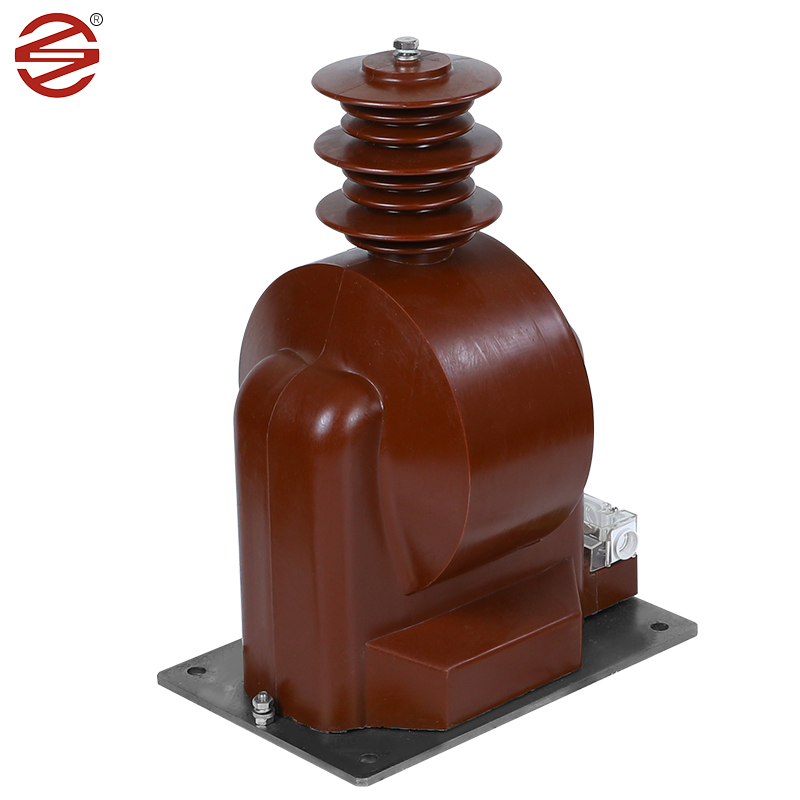

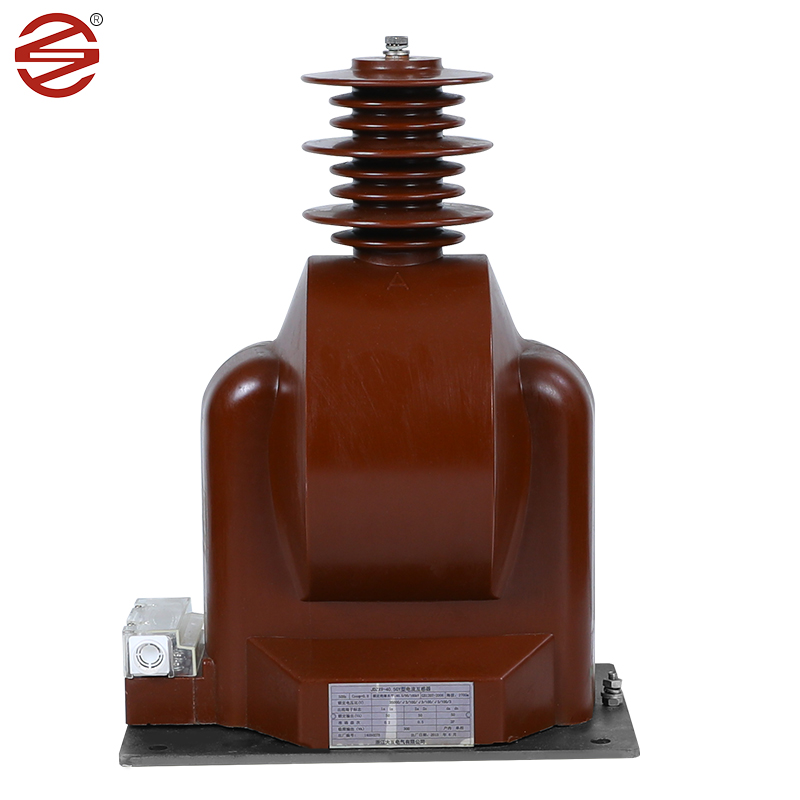

36 kV jännitemuuntaja

Dahu Electricin valmistama 36 kV -jännitemuuntaja on olennainen komponentti sisäkytkimen kaapissa, ja sillä on ratkaiseva rooli nykyaikaisissa sähköjärjestelmissä. Se ei vain mittaa jännitettä, vaan suorittaa myös tärkeitä tehtäviä, kuten sähköenergian seurantaa ja varmistaa suojareleiden sujuvan toiminnan sekä yksivaiheisissa että kolmivaiheisissa vaihtovirtajärjestelmissä.

Lähetä kysely

Tuotteen Kuvaus

Tuotteen esittely

Kylmävalssatut piiteräslevyt: Erinomaisten magneettisten ominaisuuksiensa vuoksi sitä käytetään laajasti 36 kV: n jännitemuuntajan ydinmateriaalina sähköteollisuudessa. Kylmävalssatulla piitaluslevyllä on korkea läpäisevyys ja alhainen ydinhäviö, mikä tekee siitä erinomaisen energiansiirto suorituskyvyn. He kykenevät johtamaan tehokkaasti magneettikenttiä, muuttamaan sähköenergian magneettiseksi energiaksi ja lähettämään sen muihin sähkölaitteisiin.

Epoksihartsi: Epoksihartsi on laajalti käytetty materiaali, jolla on erinomaiset dielektriset ominaisuudet ja mekaaninen lujuus. Erityisen sopiva kuin 36 kV: n jännitemuuntajan ensisijainen eristysmateriaali. Epoksihartsien dielektriset ominaisuudet viittaavat niiden kykyyn vastustaa jännitteen virtausta, mikä on välttämätöntä sähkölaitteiden turvallisen ja tehokkaan käytön varmistamiseksi. Korkean dielektrisen lujuudensa vuoksi epoksihartsit kestävät korkeajännitetasot hajottamatta, mikä tekee niistä ihanteellisia jännitemuuntajan eristykseen.

Dielektristen ominaisuuksiensa lisäksi epoksihartsi tarjoaa myös poikkeuksellisen mekaanisen lujuuden. Sillä on suuri vetolujuus, mikä tarkoittaa, että se kestää merkittävää mekaanista jännitystä ilman muodonmuutosta tai murtumista. Tämä tekee siitä erittäin luotettavan jännitemuuntajien sisäisten komponenttien suojaamisessa ulkoisilta voimilta ja värähtelyiltä.

Epoksivalu on muottiin kaadettu epoksihartsi luotettavan eristyksen aikaansaamiseksi jännitemuuntajalle. Casting -prosessi varmistaa yhtenäisen ja saumattoman eristyskerroksen, joka estää tehokkaasti sähköisen hajoamisen ja vuotojen. Lisäksi eristys estää myös kosteutta, pölyä, kemikaaleja ja muita ympäristötekijöitä, mikä parantaa edelleen sisäisten komponenttien suojausta. Tämä valmistusmenetelmä takaa valujen laadun ja luotettavuuden, joten se on yksi sähköteollisuuden yleisesti käytetyistä eristysmateriaaleista.

Kupari: Kuparijohtimia käytetään tyypillisesti käämiöihin 36 kV: n jännitemuuntajassa. Nämä materiaalit tarjoavat korkean sähkönjohtavuuden ja mekaanisen kestävyyden, mikä mahdollistaa nykyisten signaalien tehokkaan siirron, kun se kestää toimintajännityksiä.

Tuotteen paremmuus

Ruuvien ja pohjalevyn tuotepinnoitus saavuttaa 8um/min, mikä on enemmän kosteutta kestävää ja ruostekestävää. Kiilto on parempi.

1.	Soveltaminen	Mittaus
2.	1NSTALLATION	Sisätiloissa
3.	Rakennus	Kuivatyyppinen epoksihartsi valettu
4.	Eristys	Valettu hartsi
5.	Vaiheen lukumäärä	Yksittäinen
6.	Nimellistaajuus	50 Hz
7.	Järjestelmän ensisijainen jännite	33 kV -vaihe vaiheeseen
8.	Järjestelmäjännite	36 kV -vaihe vaiheeseen
9.	Systenin maadoitus	Tehokkaasti maadoitettu
10.	Peruseristysaste (1,2/50 U sek.	170 kV
11.	Tehotaajuus kestää jännitettä (1 min.50 Hz)	70 kV
12. 13.	Suhde: 11KV syöttölaite Ensisijainen	400/5A Yksi käämitys
14.	Toissijainen	Yksi käämitys
15.	Tarkan luokka	0,2/0,2 s mittausta varten
16.	Taakka a) mittausta varten	10-15 VA
17.	Lyhyen ajan virtausluokitus	Vähintään 80 ka 1 sekunnin ajan
18.	Laajennettu Curent -luokitus	120%nimellisvirrasta
19.	Creege Etäisyys	30 mm/kV (vähintään)
20.	Standardi	Suunnittelu, valmistus, testaus, asennus ja suorituksen on oltava IEC 61869-1: n ja IEC: n viimeisimmät painokset 61869-2
