Tervetuloa tukkumyyntiin tai räätälöityyn 11 kV CT: hen tehtaaltamme milloin tahansa. Tarjoamme sinulle tehdasalennushinnat tuotteillemme. Dahu Electric on 11kV CT valmistaja ja toimittaja Kiinassa.
Kylmävalssatut piiteräslevyt: 11kV CT käyttää yleensä kylmävalssattuja piiteräslevyjä ytimenään. Nämä materiaalit ovat kylmävalssattuja ja niillä on erinomaiset magneettiset ominaisuudet, kuten korkea läpäisevyys ja pieni sydänhäviö, mikä tekee niistä ihanteellisia virtamuuntajille. Käyttämällä kylmävalssattua piiteräslevyä ydinmateriaalina virtamuuntaja voi saavuttaa tehokkaan energiansiirron, mikä parantaa järjestelmän tehokkuutta. Muihin materiaaleihin verrattuna kylmävalssatuissa piiteräslevyissä on pienemmät hystereesisilmukat ja magnetointihäviöt, mikä tarkoittaa vähemmän energiahukkaa ja pienempää virrankulutusta.
Epoksihartsi: Epoksihartsilla on erinomaiset dielektriset ominaisuudet ja mekaaninen lujuus, se on ensimmäinen valinta 11kV CT-eristemateriaalista. Epoksivalut tarjoavat luotettavan eristyksen, joka suojaa sisäosia sähkövaurioilta ja ympäristötekijöiltä.
Kupari: Kuparijohtimia käytetään tyypillisesti käämeissä 11kV CT:ssä. Nämä materiaalit tarjoavat korkean sähkönjohtavuuden ja mekaanisen kestävyyden, mikä mahdollistaa virtasignaalien tehokkaan siirtämisen samalla kun ne kestävät käyttöjännitystä.
Materiaali (epoksihartsi): 11kV CT käyttää epoksihartsista valmistettuja koteloita, joilla on erinomaiset eristysominaisuudet ja joka voi estää virran tai jännitteen ylityksen turvallista piirin käyttöä varten. Se kestää myös korkeita lämpötiloja ja korroosiota, ja sillä on hyvä tiivistyskyky veden- ja kosteudenpitävyyden vuoksi. Epoksimuuntajat ovat kevyempiä ja helpompia asentaa ja huoltaa öljyllä upotettuihin muuntajiin verrattuna.

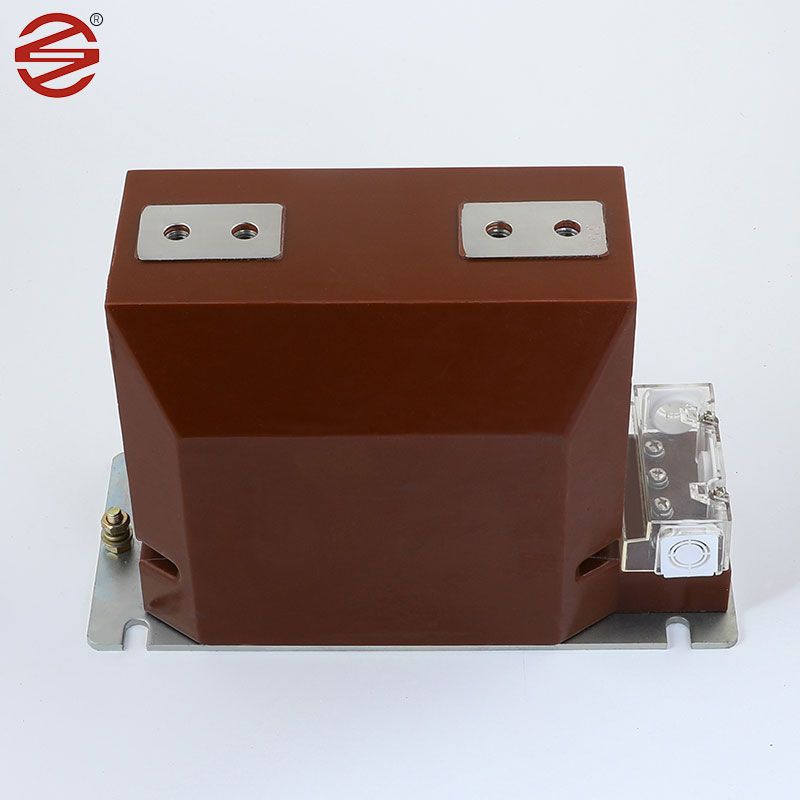

DAHU Electricin valmistama 11kV CT on laite, jolla on avainrooli sisätiloissa ja joka tarjoaa tehokkaan ratkaisun virranmittaukseen, sähköenergian valvontaan ja suojareleisiin yksi- ja kolmivaiheisissa vaihtovirtajärjestelmissä. Nämä järjestelmät toimivat saumattomasti 50 Hz:n tai 60 Hz:n taajuudella ja täyttävät laajan valikoiman sähkövaatimuksia laitteiden jännitteille 12 kV asti. 11kV CT:n suunnittelu ja toiminnallisuus tekevät siitä kiinteän osan sähköjärjestelmää. Se pystyy mittaamaan tarkasti virran, valvomaan sähköenergian kulutusta ja tarjoamaan suojan sähköjärjestelmän vikojen varalta. Käyttämällä 11kV CT:tä käyttäjät voivat seurata sähköjärjestelmän toimintatilaa reaaliajassa ja ryhtyä tarvittaviin toimenpiteisiin ajoissa varmistaakseen järjestelmän turvallisen ja vakaan toiminnan.
Ruuvien ja pohjalevyn tuotepinnoitus saavuttaa 8um/min, mikä on kosteuden- ja ruosteenkestävämpi. Kiilto on parempi.
1. | Sovellus | Mittaus |
2 | Asennus | Sisätiloissa |
3. | Rakentaminen | Kuiva tyyppi Epoksihartsivalu |
4 | Eristys | Valettu hartsi |
5. | Vaiheen lukumäärä | Yksittäinen |
6. | Nimellistaajuus | 50 Hz |
7. | Järjestelmän ensisijainen nimellisjännite | 11 kV vaihe vaiheelta |
8. | Järjestelmän maksimijännite | 12 kV vaihe vaiheelta |
9. | Järjestelmän maadoitus | Tehokkaasti maadoitettu |
10. | Peruseristystaso (1,2/50 μs. | 75 KV |
11. | Tehon taajuuden kestojännite (1 min.50 Hz) |
28 KV |
12. 13. |
Suhde: 11kV syöttölaite Ensisijainen |
10-20/5A Yksi käämitys |
14. | Toissijainen | Yksi käämitys |
15. | Tarkkuusluokka | 0,2/0,25 mittaukselle |
16. | Taakka a)mittausta varten |
7,5-10 VA |
17. | Lyhytaikainen nykyinen luokitus | Vähintään 10 kA 1 sek |
18. | Laajennettu nykyinen luokitus | 120 % nimellisvirrasta |
19. | Yli nykyinen luokitus | <10A |
20. | Creepage-etäisyys | 25 mm/KV (vähintään |
21. | Vakio | Suunnittelu, valmistus, testaus, asennus ja suorituskyvyn tulee olla mukainen IBC 61869-1 &IEC:n uusimmat versiot 61869-2 |
