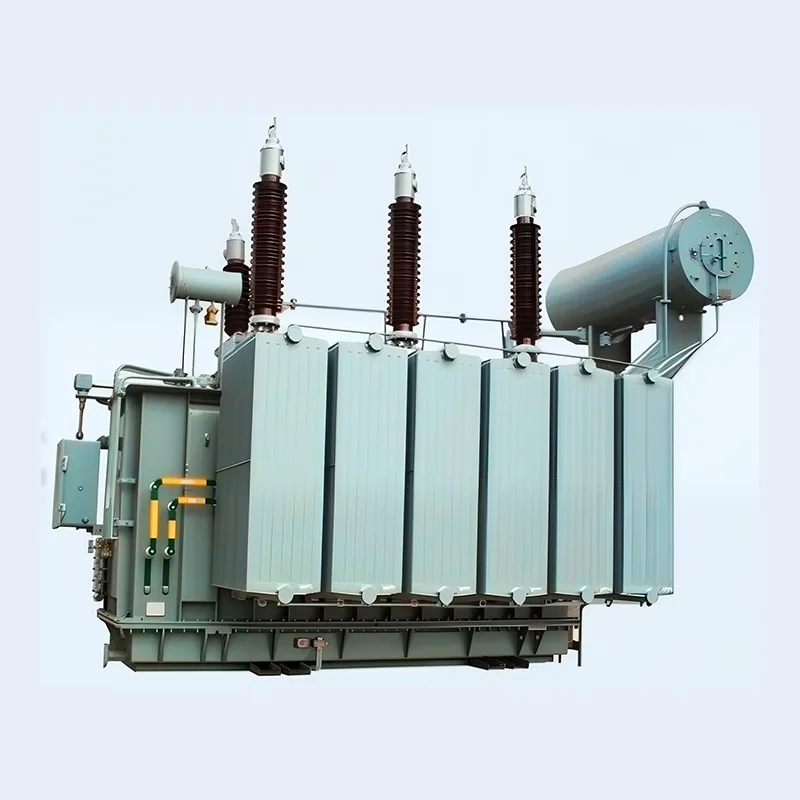

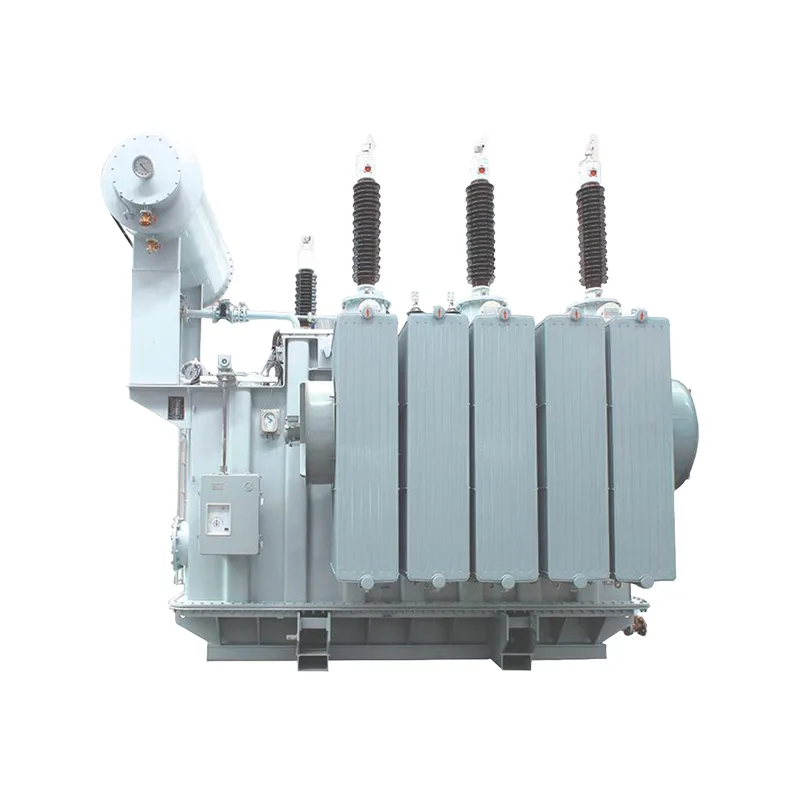

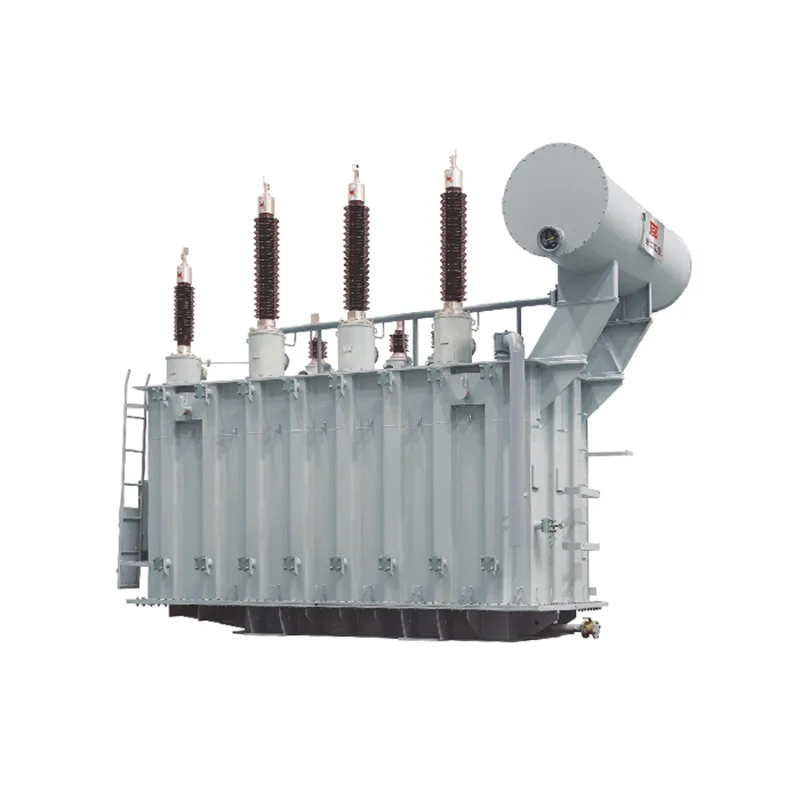

110KV öljyupotettu tehomuuntaja

Dahu Electric on ammattimainen valmistaja ja toimittaja 110KV:n öljyupotetuille tehomuuntajille Kiinassa. Tämä tuote on erittäin vakaa, kustannustehokas ja luotettava, ja se soveltuu voimalaitoksiin, sähköasemille sekä suuriin teollisuus-, kaivos- ja petrokemian yrityksiin.

Lähetä kysely

Tuotteen Kuvaus

Tuotetiedot

1. Korkeapainemuuntaja, käytä japanilaista Toshiba-analyysiohjelmistoa ja yrityksemme ainutlaatuisia laskenta- ja validointimenetelmiä. Tuotteen suorituskyvyn varmistamiseksi suunnittelemme ja testaamme 110KV:n öljyupotetun tehomuuntajan ytimeen, käämiin, koneen runkoon, lyijylangaan, öljysäiliöön ja muihin koneen osiin.

2. Tuotteemme SSZ11-40000/110 on läpäissyt National Transformer Quality Supervision and Inspection Centerin oikosulkukantavuuden ja kaikki rutiinityyppiset testit.

3. Tällä tuotteella on vakauden, taloudellisuuden, luotettavuuden ja ympäristönsuojelun ominaisuudet, ja se soveltuu voimalaitoksille, sähköasemille ja suurille teollisuus-, kaivos- ja petrokemian yrityksille.

Tuotteen edut

1 、 Täysin suljettu ja eristetty rakenne voi taata henkilön turvallisuuden.

2 、 Taloudellinen ja tehokas vähentämään verkkohäviöitä ja käyttökustannuksia.

3、110KV öljyllä upotettua tehomuuntajaa ei käytetä vain rengasverkkoon, vaan myös terminaaliin.

4 、 Pieni häviö, alhainen melu, erinomainen suorituskyky.

5、Matala lämpötila, ylikuormituskyky.

6、Transformer ottaa käyttöön erityisen rakenteen ja sen erinomaiset edut ovat korkea laatu.

Tekninen parametri

6300kVA ~ 120000kVA kaksikäämimuuntaja NVTC:llä

Nimelliskapasiteetti (kVA)	Nimellisjännite ja väliottoalue			Vektori ryhmä	Ei-loa huono virta (%)	Impedanssijännite (%)	Kuormittamattomat häviöt (kW)	Kuormahäviöistä (kW)
Nimelliskapasiteetti (kVA)	Korkea vire	Kosketusalue	Pieni jännite	Vektori ryhmä	Ei-loa huono virta (%)	Impedanssijännite (%)	Kuormittamattomat häviöt (kW)	Kuormahäviöistä (kW)
6300	110,121	*2 x 2,5 %	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA ~ 100000kVA kolmikäämimuuntaja NVTC:llä

Arvioitu kapasiteettia (kVA)	Nimellisjännite ja väliottoalue			Vektori grOA	Ei-lond virtaus (%)	Impedanssijännite (%)		Ei kuormaa tappioita (kW)	Kuorman päällä tappioita (kW)
Arvioitu kapasiteettia (kVA)	Korkea jännite	Keskijännite	Pieni jännite	Vektori grOA	Ei-lond virtaus (%)	Astu ylös	Astu alas	Ei kuormaa tappioita (kW)	Kuorman päällä tappioita (kW)
6300	110=2* 2,5 %, 121 *2 x 2,5 %	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10.5 MV~LV: 6,5	HV-MV: 10,5 HV-LV: 17.5-18.5 MV-LV: 6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA ~ 100000kVA kaksikäämimuuntaja OLTC:llä

Arvioitu kapasiteettia (kVA)	Nimellisjännite ja väliottoalue			Vektori ryhmä	No-oad nykyinen (%)	Impedanssin jännite (%)	Ei menetyksiä (kW)		Kuormahäviöistä (kW)
	Highveitage	Kosketusalue	Pieni jännite0
6300	110	*8x 1,25 %	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA ~ 100000kVA kolmikäämimuuntaja OLTC:llä

Arvioitu kapasiteettia (kVA)	Nimellisjännite ja väliottoalue			Vektori ryhmä.p	Ei kuormaa nykyinen (%)	Impedanssijännite (%)	Ei kuormaa tappioita (kW)	Kuorman päällä tappioita (kW)
Arvioitu kapasiteettia (kVA)	Highvcitage	Keskijännite	Matala jännite	Vektori ryhmä.p	Ei kuormaa nykyinen (%)	Impedanssijännite (%)	Ei kuormaa tappioita (kW)	Kuorman päällä tappioita (kW)
6300	110±8x 12,5 %	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV: 10,5 HV-LV: 17,5-18,5 MV-LV: 6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
