11 kv Pt

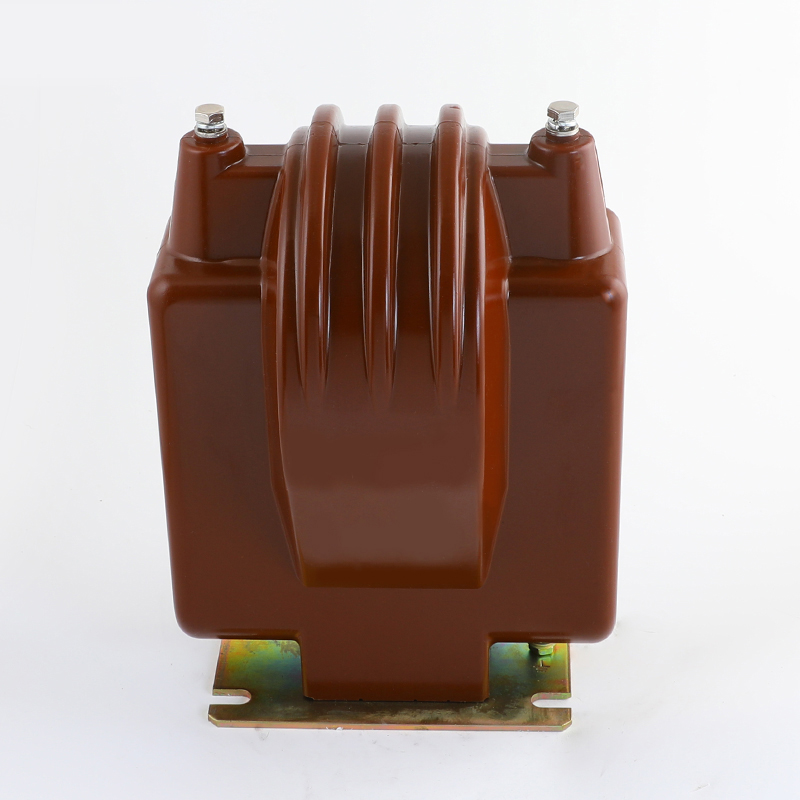

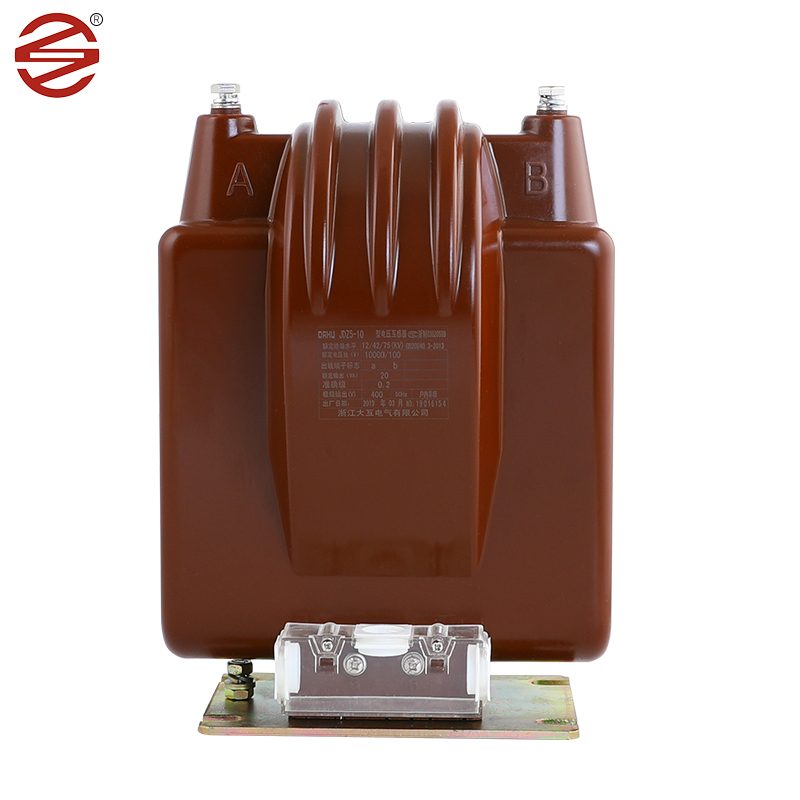

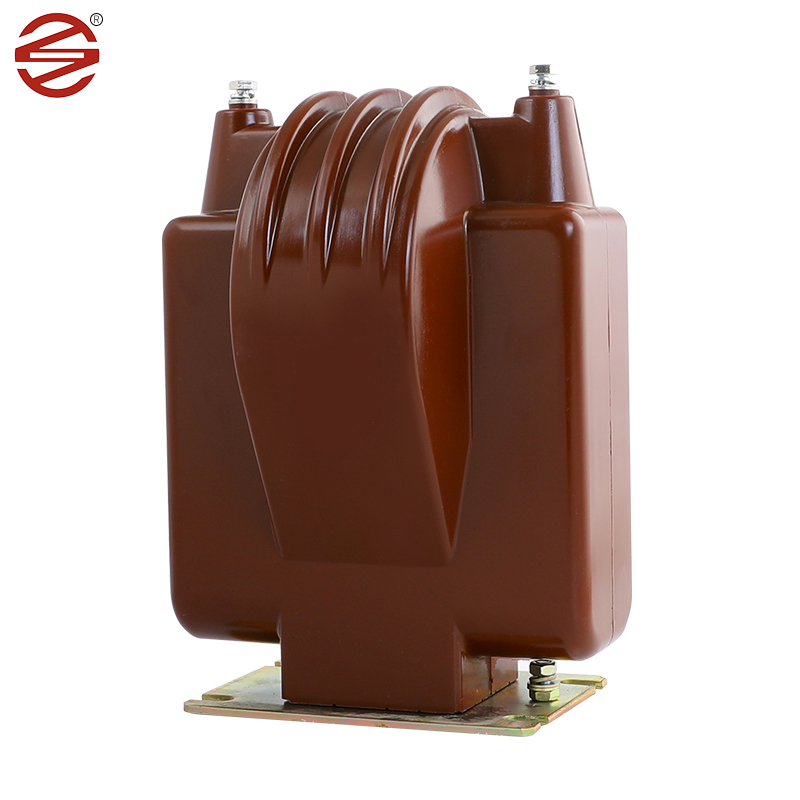

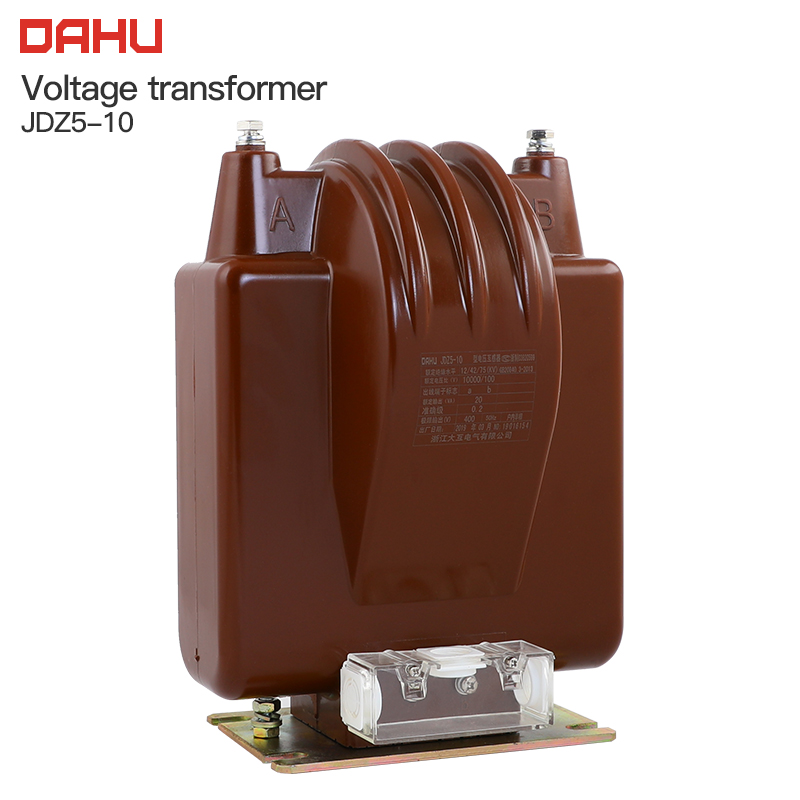

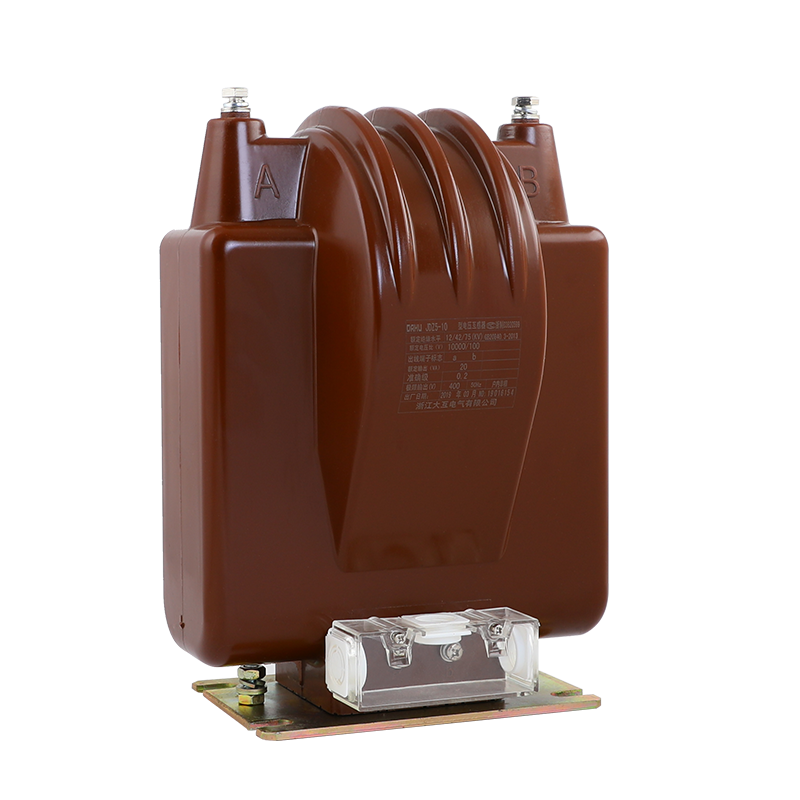

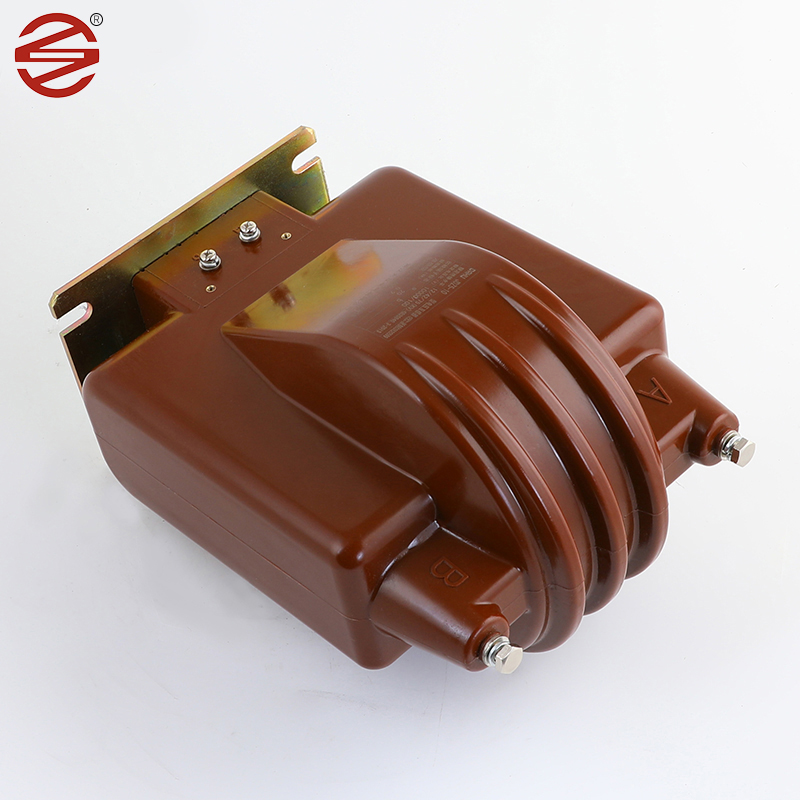

DAHU Electricin tekemä 11 kV PT on välttämätön komponentti sisäkytkimen kaapissa, ja se on jännitteen mittauksen, tehonvalvonta- ja suojausreleiden selkäranka yksivaiheisessa ja kolmivaiheisessa vaihtovirtajärjestelmissä. Sen kestävä muotoilu ja tarkka toiminnallisuus tekevät siitä olennaisen elementin sähköoperaatioiden turvallisuuden ja tehokkuuden varmistamisessa.

Lähetä kysely

Tuotteen Kuvaus

Kylmävalssatut piiteräslevyt: Käytetään ydinmateriaalina 11 kV: n pt: ssä. Nämä arkit ovat kylmävalssaisia ja niillä on poikkeukselliset magneettiset ominaisuudet, mukaan lukien korkea läpäisevyys ja alhainen ydinhäviö. Nämä ominaisuudet tekevät niistä hyvin sopivia jännitemuuntajille.

Ydinmateriaalina käyttämällä kylmävalvotettuja piiteräslevyjä, jännitemuuntaja voi saavuttaa tehokkaan energiansiirron parantaen siten järjestelmän kokonaistehokkuutta. Vaihtoehtoisiin materiaaleihin verrattuna kylmävalssatuilla piiseräslevyillä on alhaisemmat hystereesisilmukot ja magnetointihäviöt, mikä johtaa vähentyneeseen energiajätteeseen ja alhaisempaan virrankulutukseen.

Epoksihartsi: Epoksihartsilla on erinomaiset dielektriset ominaisuudet ja mekaaninen lujuus, se on 11 kV PT -eristysmateriaalin ensimmäinen valinta. Epoksivalut tarjoavat luotettavan eristyksen, joka suojaa sisäisiä komponentteja sähköisiltä jakautumilta ja ympäristötekijöiltä ..

Kupari: Kuparijohtimia käytetään tyypillisesti käämiissä 11 kV Pt: ssä. Nämä materiaalit tarjoavat korkean sähkönjohtavuuden ja mekaanisen kestävyyden, mikä mahdollistaa jännitesignaalien tehokkaan siirron samalla kun se kestää toimintajännityksiä.

Materiaali (epoksihartsi): 11 kV PT: n käyttäminen epoksihartsista valmistettuja koteloita, joilla on erinomaiset eristysominaisuudet ja joka voi estää virran tai jännitteen ylittämisen turvallisen piirin käyttöä varten. Se on myös kestävä korkeille lämpötiloille ja korroosiolle, ja sillä on hyvä tiivistysteho vedenpitävälle ja kosteudenkestävälle ominaisuudelle. Epoksimuuntajat ovat kevyempiä ja helpompia asentaa ja ylläpitää öljy upotettuihin muuntajiin verrattuna.

11 KV PT: n paremmuus

Ruuvien ja pohjalevyn tuotepinnoitus saavuttaa 8um/min, mikä on enemmän kosteutta kestävää ja ruostekestävää. Kiilto on parempi.

1.	Soveltaminen	Mittaus
2.	Asennus	Sisätiloissa.
3.	Eristys	Valettu hartsi
4.	Tyyppi	Jännitteen induktio
5.	Rakennus	Kuivatyyppinen epoksihartsi valettu
6.	Vaiheen lukumäärä	Singe -vaihe (1 sarja = 3 nos.)
7.	Taajuus	50 Hz
8.	Asennettu	Tukevat kiinnitettyjä rakennetta
9.	Järjestelmän ensisijainen jännite	11 kV (vaihe vaiheesta)
10.	Järjestelmän ensisijainen enimmäisjännite	12 kV (vaihe vaiheesta)
11.	Järjestelmä Earthlings	Tehokkaasti maadoitettu
12.	Peruseristys (impulssi kestää Jännite)	75 kV
13.	Tehotaajuus kestää jännitettä	28 kV
14.	Ensisijaisen käämin neutraali pää, suora yhteys maahan	Eristetty kestämään 10 kV Matalataajuuskoe.
15.	Toissijainen käämitys	Yksi käämitys
16.	Transformaatiosuhde	11 kV//3/0.11 kV/3
17.	Creege Etäisyys	25 mm/kV (vähintään)
18.	Arvioitu toissijainen taakka	7,5-10 VA
19.	Jännitekerroin	1,2 Jatkuva ja 1,5 30 sekunnin ajan
20.	Tarkkuusluokka	0,2 Mittausta varten.
21.	Standardi	Suunnittelu, valmistus, testaus, asennus ja Suorituskyky on viimeisimmän mukainen IEC 61869-1 ja IEC 61869-3 painos.
