Tuotteen Kuvaus

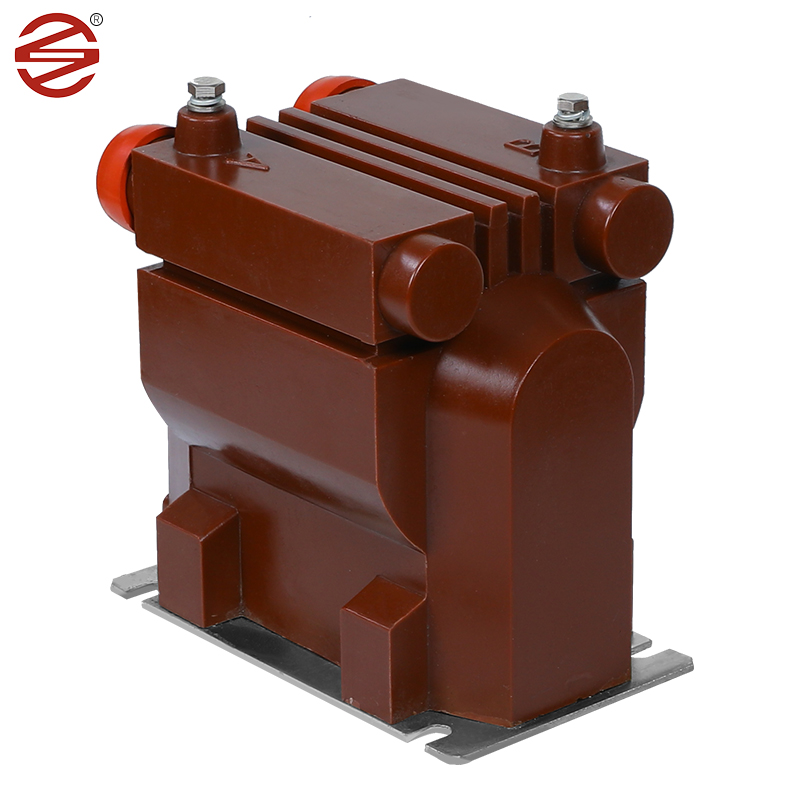

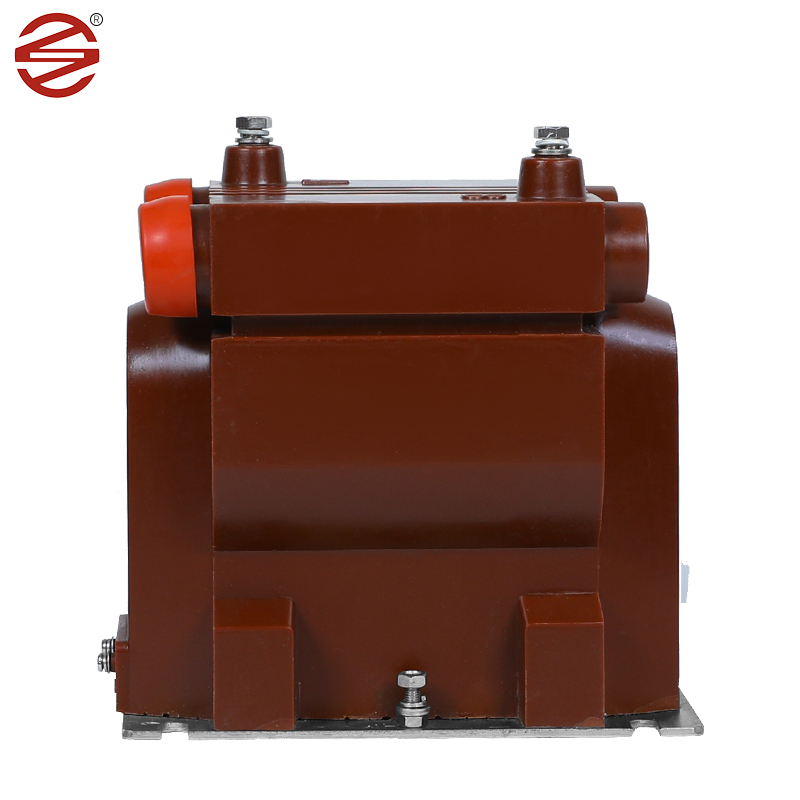

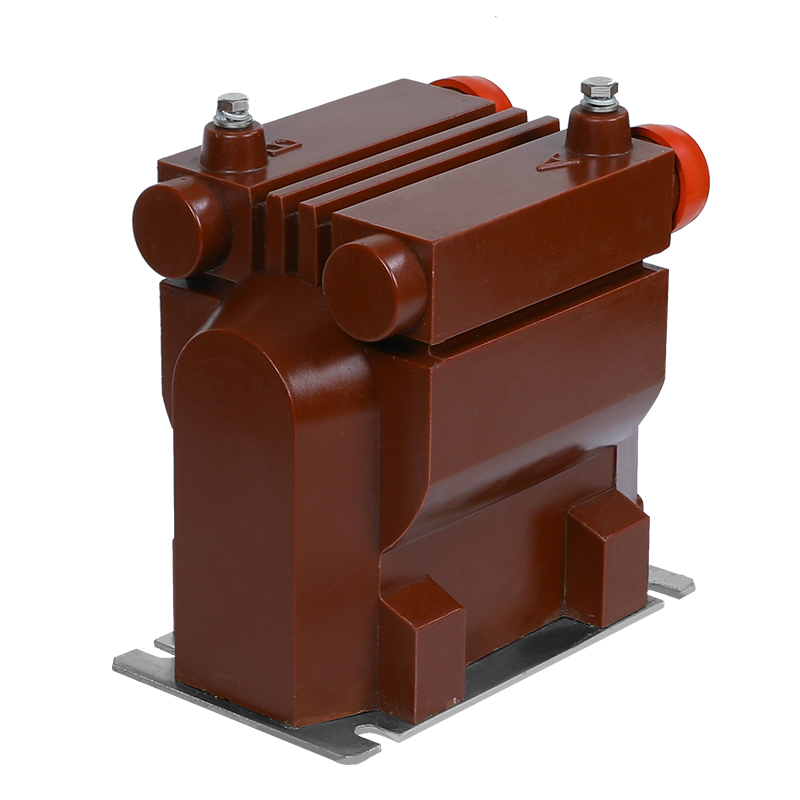

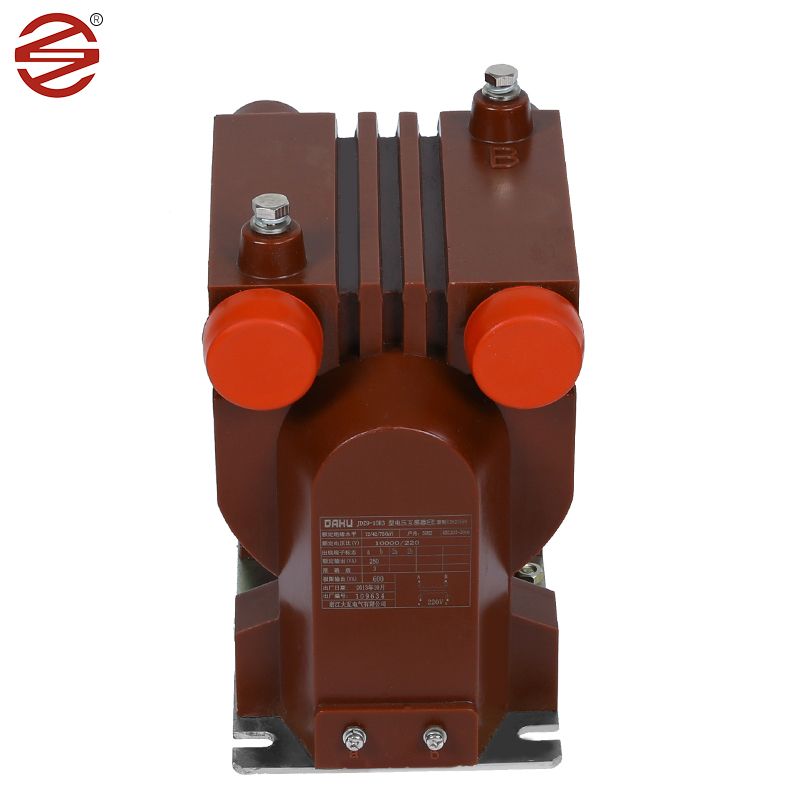

DAHU Electricin valmistama 10 kV PT on olennainen komponentti sisäkytkimen kaapissa, ja sillä on ratkaiseva rooli nykyaikaisissa sähköjärjestelmissä. Se ei vain mittaa jännitettä, vaan suorittaa myös tärkeitä tehtäviä, kuten sähköenergian seurantaa ja varmistaa suojareleiden sujuvan toiminnan sekä yksivaiheisissa että kolmivaiheisissa vaihtovirtajärjestelmissä.

Funktionaalisten ominaisuuksiensa lisäksi Dahu Electricin 10 kV PT tunnetaan sitoutumisestaan laatuun ja innovaatioihin. Se sisältää edistyneitä ominaisuuksia, tehdään tiukkaa testausta ja se täyttää teollisuusstandardit, mikä varmistaa luotettavan suorituskyvyn.

Tuotteen esittely

Kylmävalssattu piisiteräslevy: 10 kV PT käyttää usein kylmävalssattua piitaluslevyä sen ytimenä erinomaisten magneettisten ominaisuuksiensa vuoksi. Näillä materiaaleilla on suuri läpäisevyys ja alhainen ydinhäviö, mikä tekee niistä ihanteellisia energian tehokkuutta. Niillä on alhaisempi hystereesisilmukot ja magnetointihäviöt muihin vaihtoehtoihin verrattuna, mikä johtaa vähemmän energiajätteisiin ja pienempaan tehonkulutukseen.

Epoksihartsi: Epoksihartsilla on erinomaiset dielektriset ominaisuudet ja mekaaninen lujuus, se on ensimmäinen valinta 10 kV PT: n eristysmateriaalista. Epoksivalut tarjoavat luotettavan eristyksen, joka suojaa sisäisiä komponentteja sähköisiltä jakautumilta ja ympäristötekijöiltä.

Kupari: Kuparijohtimia käytetään tyypillisesti käämiissä 10 kV Pt: ssä. Nämä materiaalit tarjoavat korkean sähkönjohtavuuden ja mekaanisen kestävyyden, mikä mahdollistaa nykyisten signaalien tehokkaan siirron, kun se kestää toimintajännityksiä.

Materiaali (epoksihartsi): 10 kV PT: n käyttäminen epoksihartsista valmistettuja koteloita, joilla on erinomaiset eristysominaisuudet ja joka voi estää virran tai jännitteen ylittämisen turvallisen piirin toimintaan. Se on myös kestävä korkeille lämpötiloille ja korroosiolle, ja sillä on hyvä tiivistysteho vedenpitävälle ja kosteudenkestävälle ominaisuudelle. Epoksimuuntajat ovat kevyempiä ja helpompia asentaa ja ylläpitää öljy upotettuihin muuntajiin verrattuna.

Tuotteen paremmuus

Ruuvien ja pohjalevyn tuotepinnoitus saavuttaa 8um/min, mikä on enemmän kosteutta kestävää ja ruostekestävää. Kiilto on parempi.

1.	Soveltaminen	Mittaus
2.	Asennus	Sisätiloissa.
3.	Eristys	Valettu hartsi
4.	Tyyppi	Jännitteen induktio
5.	Rakennus	Kuivatyyppinen epoksihartsi valettu
6.	Vaiheen lukumäärä	Singe -vaihe (1 sarja = 3 nos.)
7.	Taajuus	50 Hz
8.	Asennettu	Tukevat kiinnitettyjä rakennetta
9.	Järjestelmän ensisijainen jännite	11 kV (vaihe vaiheesta)
10.	Järjestelmän ensisijainen enimmäisjännite	12 kV (vaihe vaiheesta)
11.	Järjestelmä Earthlings	Tehokkaasti maadoitettu
12.	Peruseristys (impulssi kestää Jännite)	75 kV
13.	Tehotaajuus kestää jännitettä	28 kV
14.	Ensisijaisen käämin neutraali pää, suora yhteys maahan	Eristetty kestämään 10 kV Matalataajuuskoe.
15.	Toissijainen käämitys	Yksi käämitys
16.	Transformaatiosuhde	11 kV//3/0.11 kV/3
17.	Creege Etäisyys	25 mm/kV (vähintään)
18.	Arvioitu toissijainen taakka	7,5-10 VA
19.	Jännitekerroin	1,2 Jatkuva ja 1,5 30 sekunnin ajan
20.	Tarkkuusluokka	0,2 Mittausta varten.
21.	Standardi	Suunnittelu, valmistus, testaus, asennus ja Suorituskyky on viimeisimmän mukainen IEC 61869-1 ja IEC 61869-3 painos.
